Modèle compatibles
Toutes les Yamaha TDR 125 modèles 4FU (1993-1996) et 5AE (1997-2003).
Boîtiers d’origine
Boitier CDI TDR 125 4FU :
Boitier CDI TDR 125 5AE :
Problèmes connus du boitier d’origine
Le boitier a tendance à tomber en panne : l’allumage ne fonctionne plus ou alors de manière irrégulière. Il s’agit de l’étincelle qui ne se fait plus ou par intermittence.
Solution DEVmoto
DEVmoto vous propose 2 boitiers :
– le modèle “P” remplace le boitier CDI d’origine uniquement pour les TDR 125 4FU
– le modèle “PRACE” remplace le boitier CDI et le boitier SAEC d’origine pour les TDR 5AE
.
Branchement
Direct sur les connecteurs d’origine.
Modèle “PRACE” pour TDR 5AE: le connecteur contenant uniquement 3 fils (rouge, jaune, bleu) se branche sur le connecteur noir.
Modèle “P” pour TDR 4FU:
- Fil orange sur le fil orange
- Fil vert sur noir/blanc
- Fil violet sur noir/jaune
- Fil bleu sur cosse ronde à visser à la masse du cadre
- Connecteur 2 broches avec 2 fils jaune et bleu sur le contre connecteur
- Connecteur 4 broches avec 3 fils gris, bleu et noir sur le contre connecteur
- Fil rouge à connecter en parallèle sur le fil marron du servomoteur YPVS, +12v après contact (utiliser le clip rapide rouge)
- Le connecteur restant avec le fil jaune/vert le violet est un connecteur d’options non utilisé
Programmation du boitier
Boitier programmé.
Options
- Shifter
- Shift-light
- Double cartographie d’allumage
- Capteurs TPS, IAP
Avantages
- Fonctionne même si la partie “charge CDI” du stator ne fonctionne plus
- Démarrages plus faciles
- Gain de puissance à moyen régime
- Pour le modèle PRACE, le timing d’ouverture des valves est réglable, ce qui est intéressant quand la moto est équipée de pots détente ou bien de diagrammes retravaillés.
- Fiabilité !
Prix
Voir le bas de la page
Instructions de montage
1. Débrancher le ou les boitiers d’origine
2. Brancher le nouveau boitier
3. Démarrer et rouler
Forums et sites internet où l’on trouve ce montage
Détails techniques

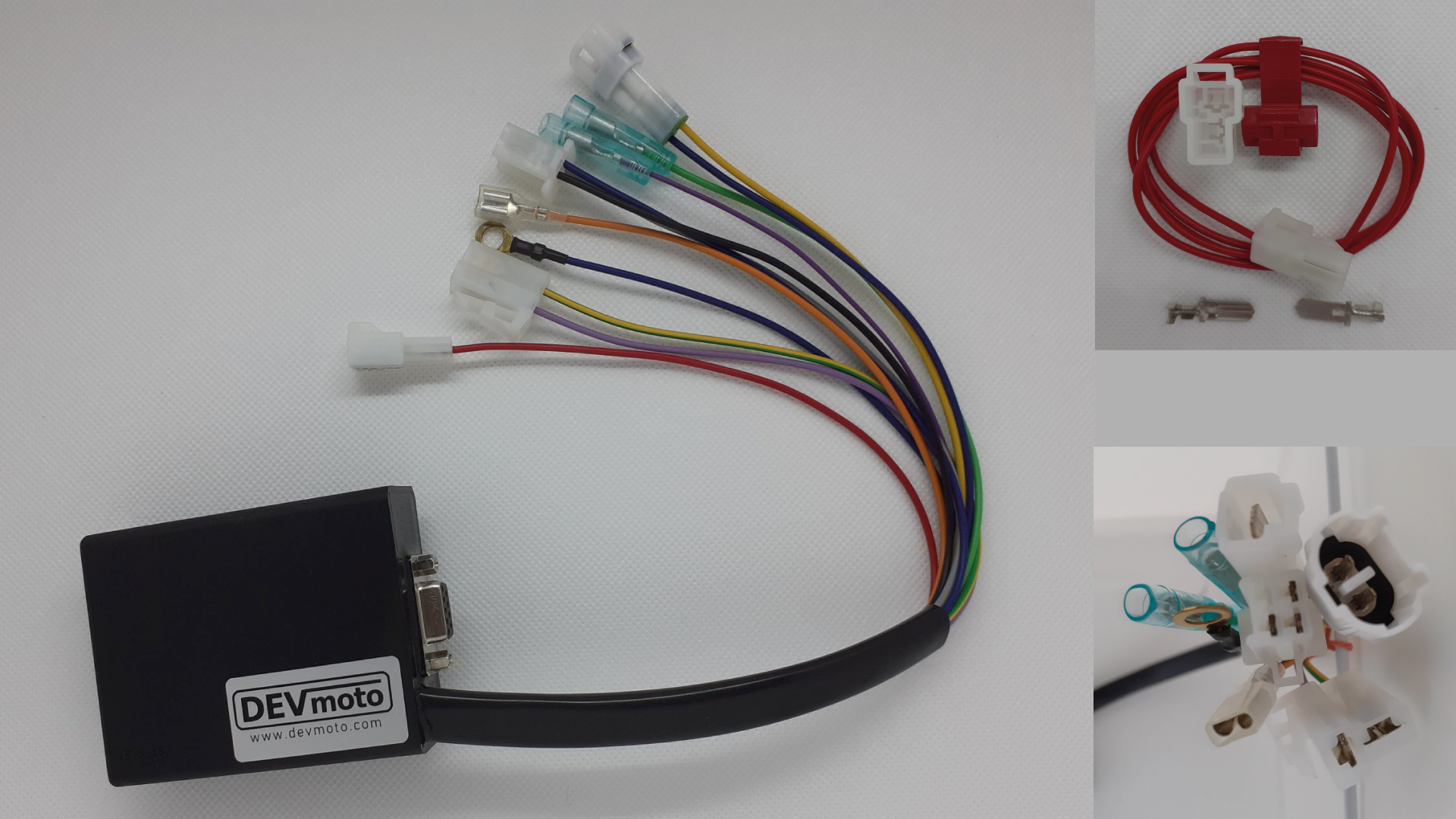

Modèle de boitier “P”: DCCDIP

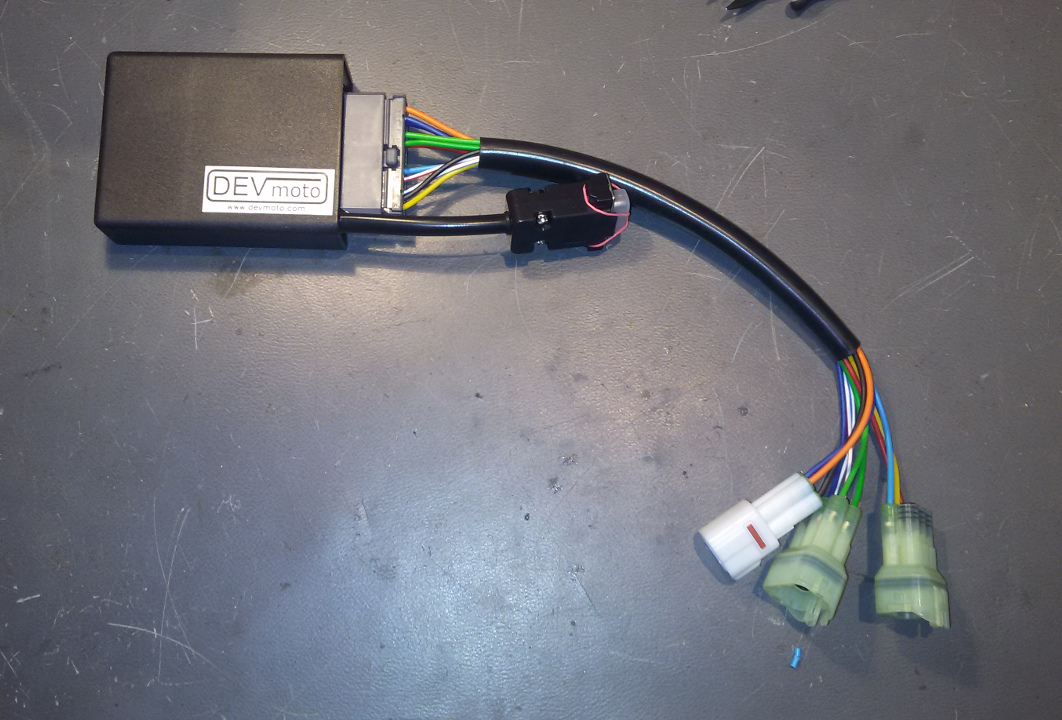

Modèle de boitier “PRACE”: DCCDIPRACE
Commande
Boitier d’allumage pour Yamaha TDR 125
175,00€ – 198,00€ TTC
Description
Boitier d’allumage pour Yamaha TDR 125
2 modèles possibles:
- Yamaha TDR 125 4FU
- Yamaha TDR 125 5A
Informations complémentaires
| Poids | ND |
|---|---|
| Modèle | 4FU, 5AE |
