Modèle compatibles
BMW Nine T 2017 2018 2019 2020
- R NINET RACER
- R NINET
- R NINET URBAN G/S
- R NINET SCRAMBLER
- R NINET PURE

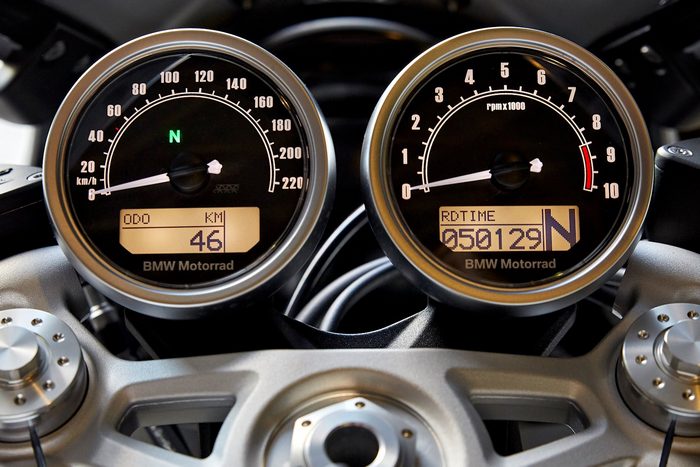

Compteur d’origine

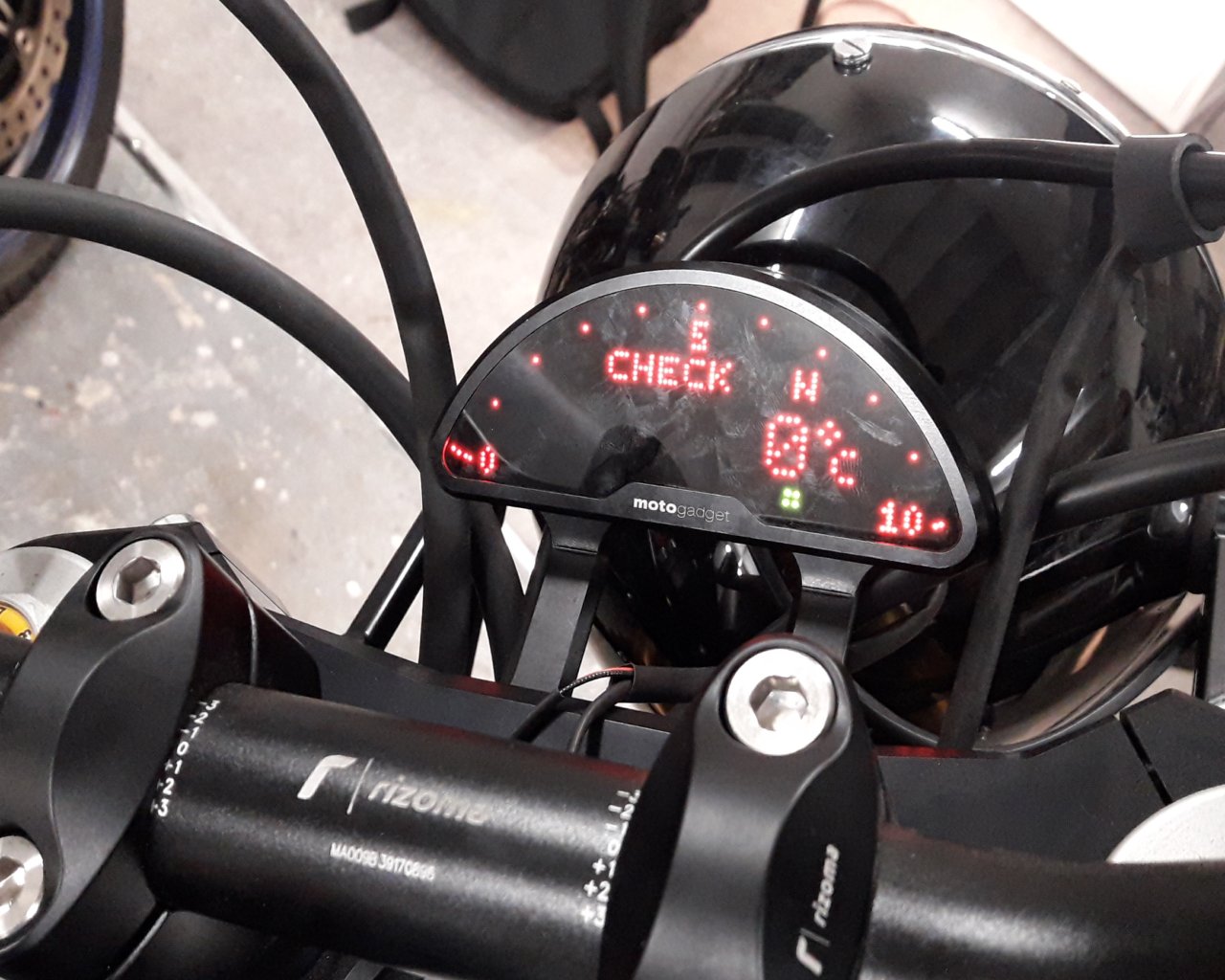

Compteur MotoscopePRO

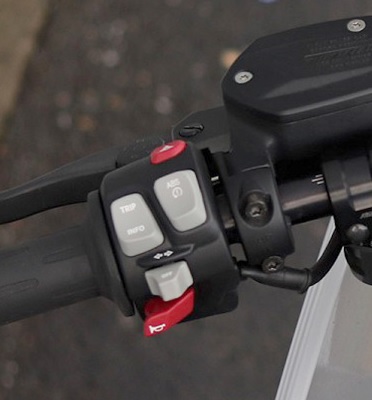

Commandes au guidon d’origine

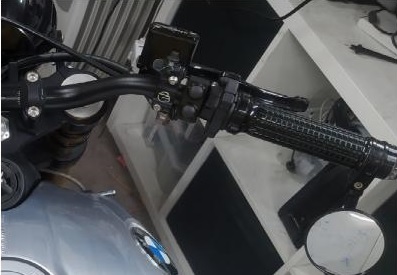

Commandes au guidon à boutons poussoirs

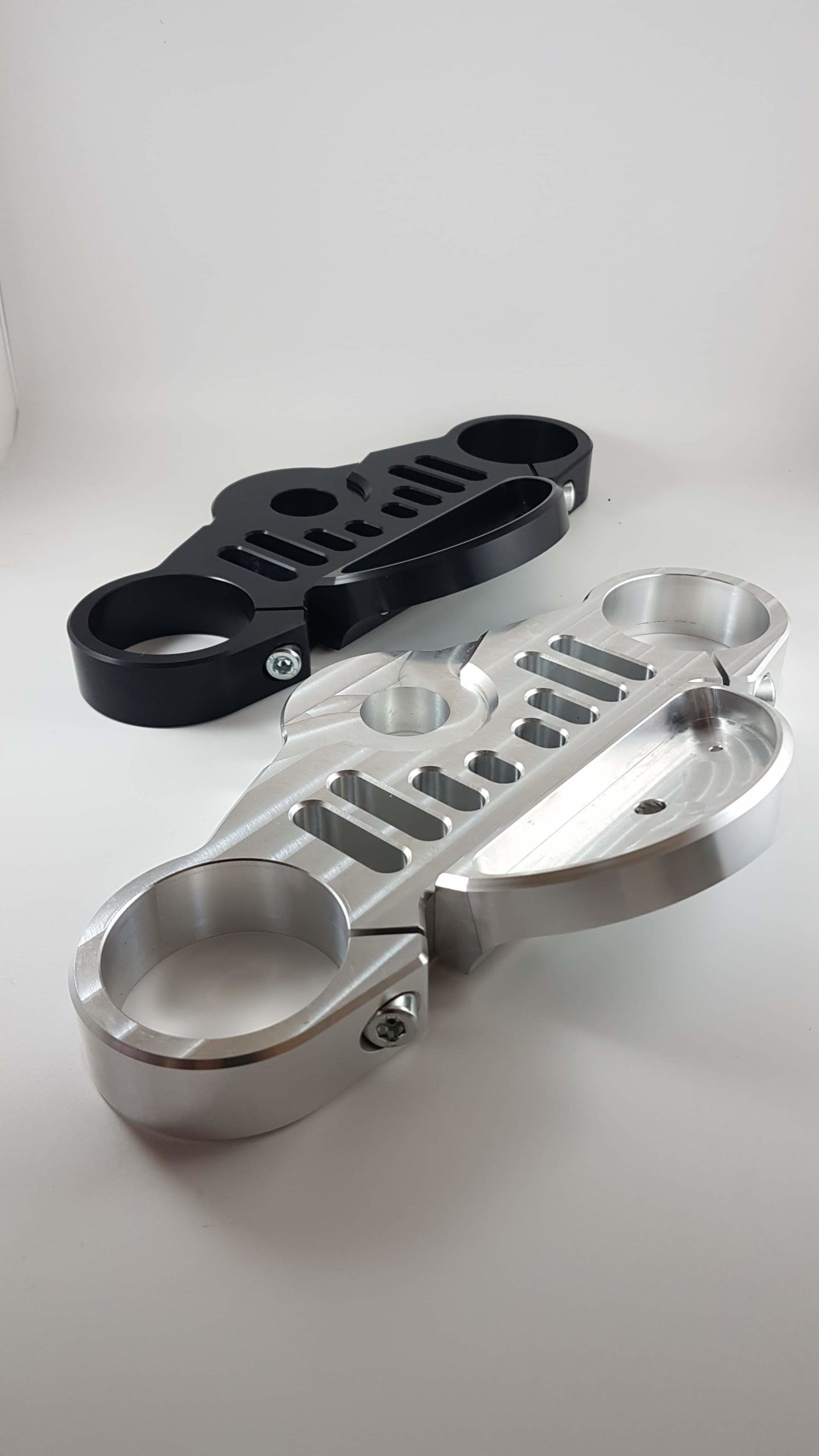

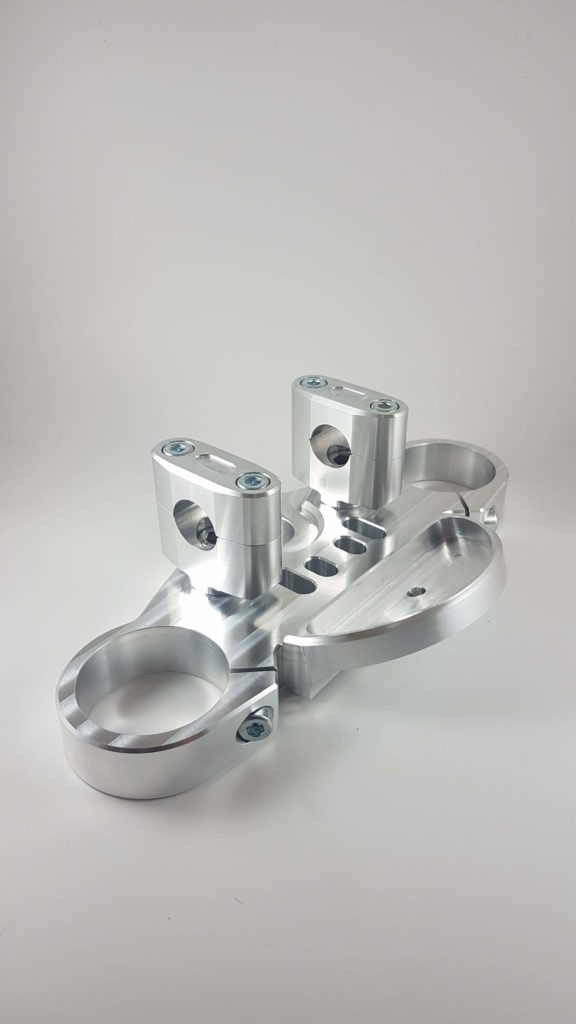

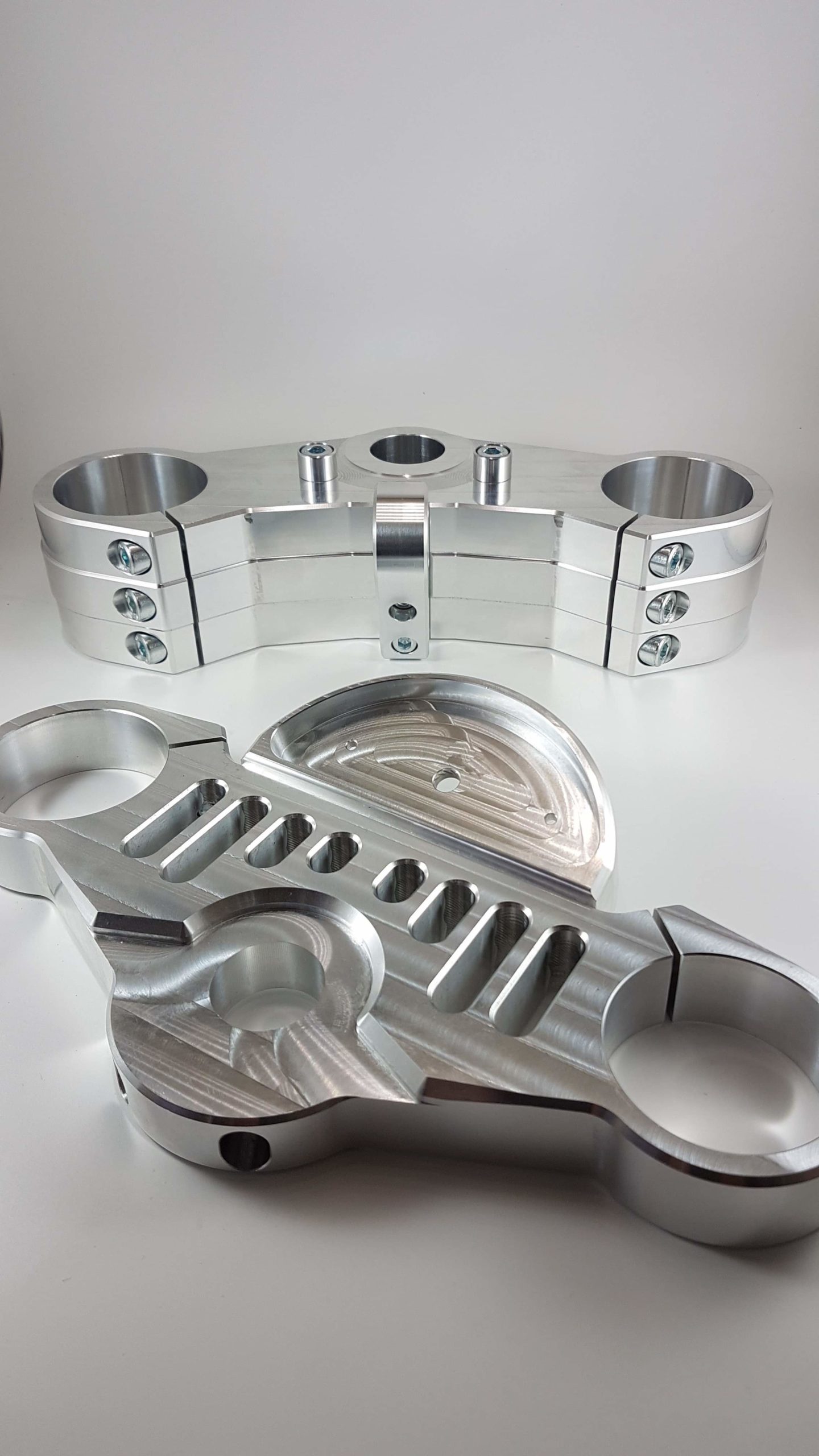

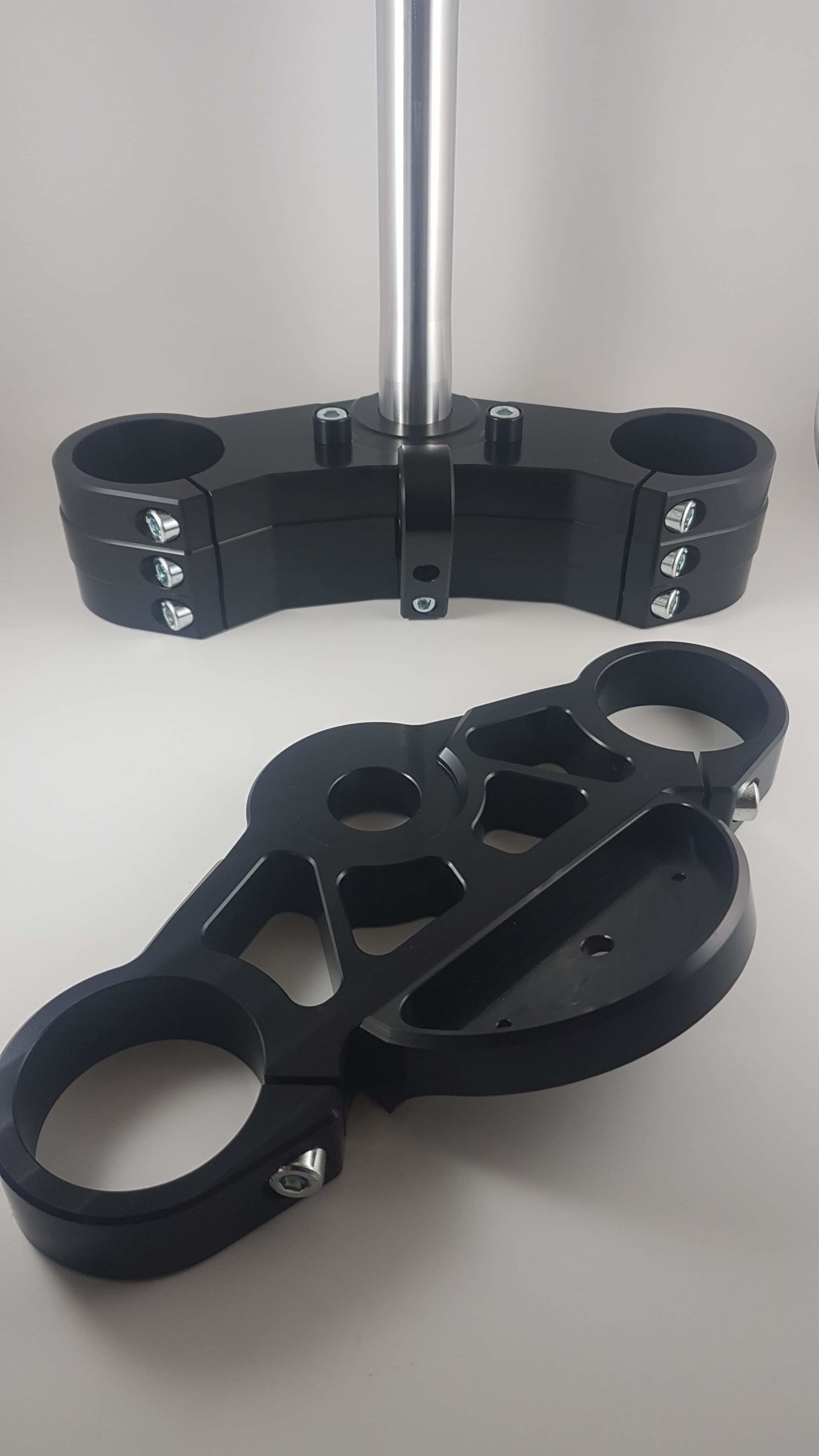

Té supérieur et inférieur taillés masse en aluminium brut ou anodisé USV Racing
DEVmoto est fier de vous proposer les Tés supérieurs et inférieurs conçus par USV Racing pour RNineT.
DEVmoto se charge de monter le MotoscopePRO dans le Té et de passer le fil puis sertir le connecteur afin que vous receviez un ensemble prêt à poser.
Option axe de colonne: 132 euros
Possibilité de récupérer l’axe de colonne sur votre Té d’origine: gratuit si achat d’un ensemble Tés
Nous contacter pour l’achat.
Problèmes connus du montage MotoscopePRO Nine T
Le compteur Motogadget Motoscope PRO Nine T n’est pas compatible avec les modèles 2017 2018 (compatible uniquement avec les modèles avant 2017)
Il n’est pas possible facilement de remplacer les commandes au guidon d’origine par des commandes à boutons poussoir.
Solution DEVmoto
DEVmoto vous propose un le module “CALIN”, qui permet de brancher le MotoscopePRO Nine T sur la BMW Nine T 2017 2018 2019 2020 et qui permet si besoin le branchement de boutons poussoirs à la place des commandes au guidon d’origine.
DEVmoto vous fourni l’ensemble MotoscopePRO+CALIN ou MotoscopePRO+CALIN+M-SWITCHES afin d’installer facilement ce compteur sur votre moto.
Branchement
Direct sur les connecteurs d’origine.
Avantages
- Aucune modification de faisceau
- Fonctionne avec un MotoscopePRO standard ou NineT
- Montage rapide
- Le bouton “Menu UP” d’origine (sur commodo gauche) sert à accéder aux menus du MotoscopePRO
- Vous pouvez remplacer les commandes au guidon côté gauche et côté droit par des boutons poussoirs plus esthétiques!
Prix
Voir le bas de la page
Schéma de principe
Instructions de montage
- Débrancher et déposer le ou les compteurs d’origine
- Fixer le MotoscopePRO
- Déposer la selle pour accéder aux bornes (+) de la batterie
- Le module CALIN peut être localisé sous le réservoir, loin d’une source de chaleur

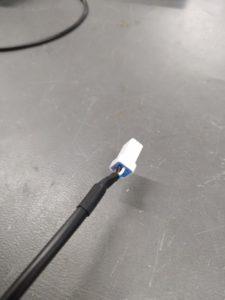

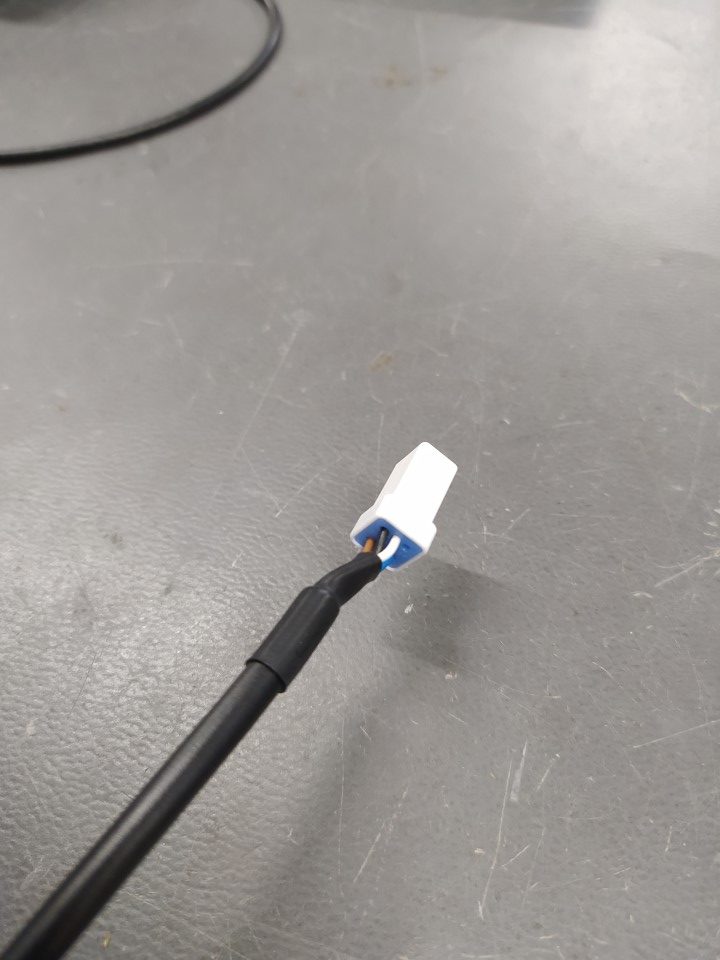

- Connecter le connecteur du MotoscopePRO:

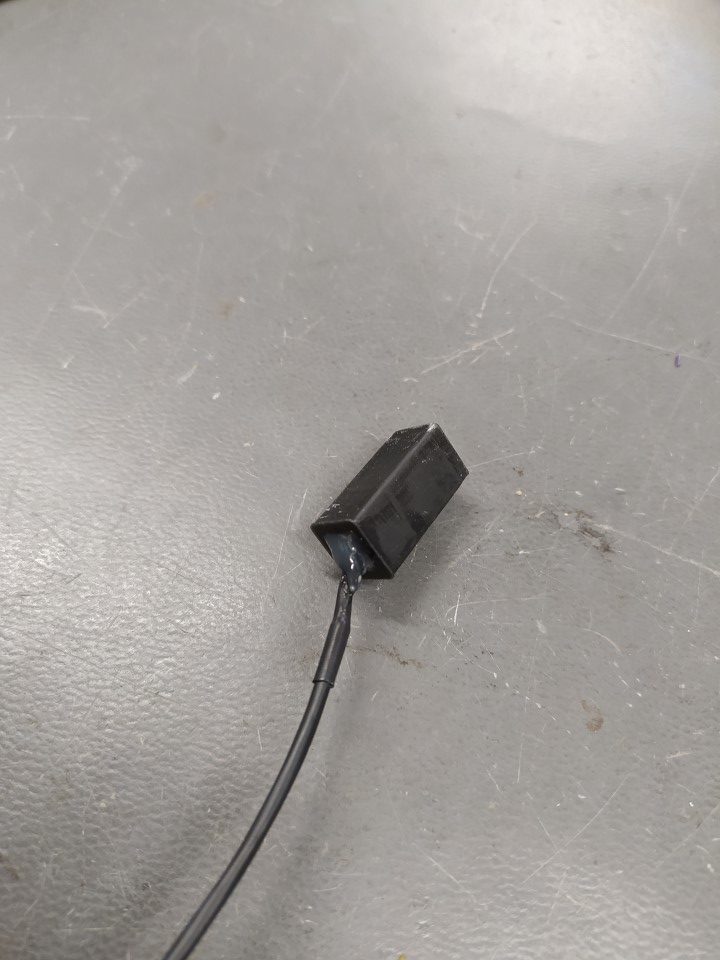

- Connecter le connecteur du compteur de vitesse d’origine (noir). Ce connecteur contient un détrompeur:

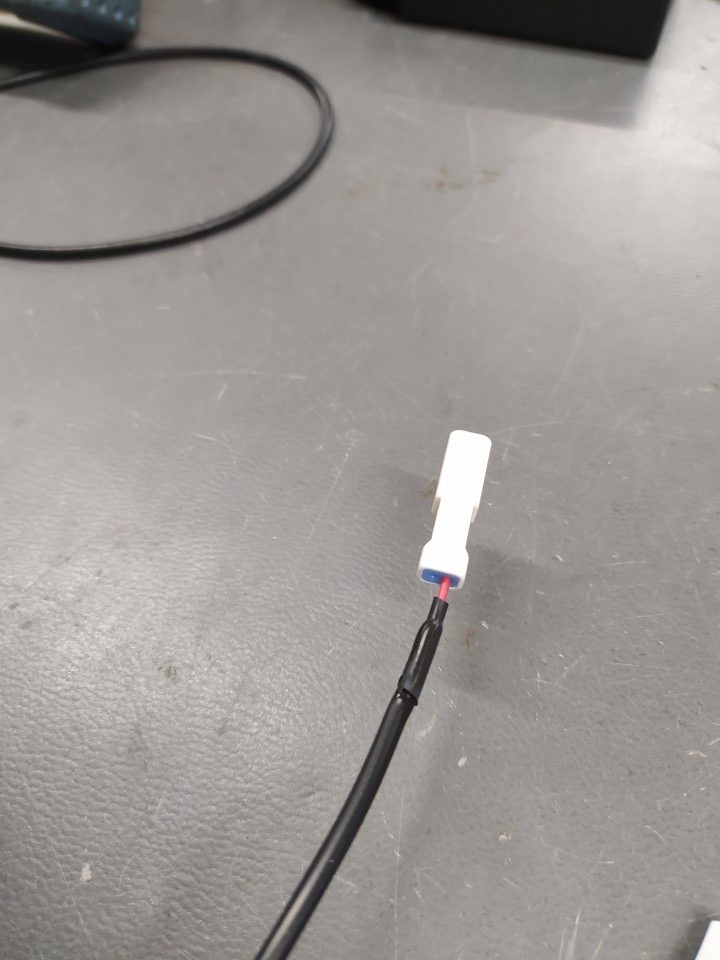

- Connecter le fil avec fusible:

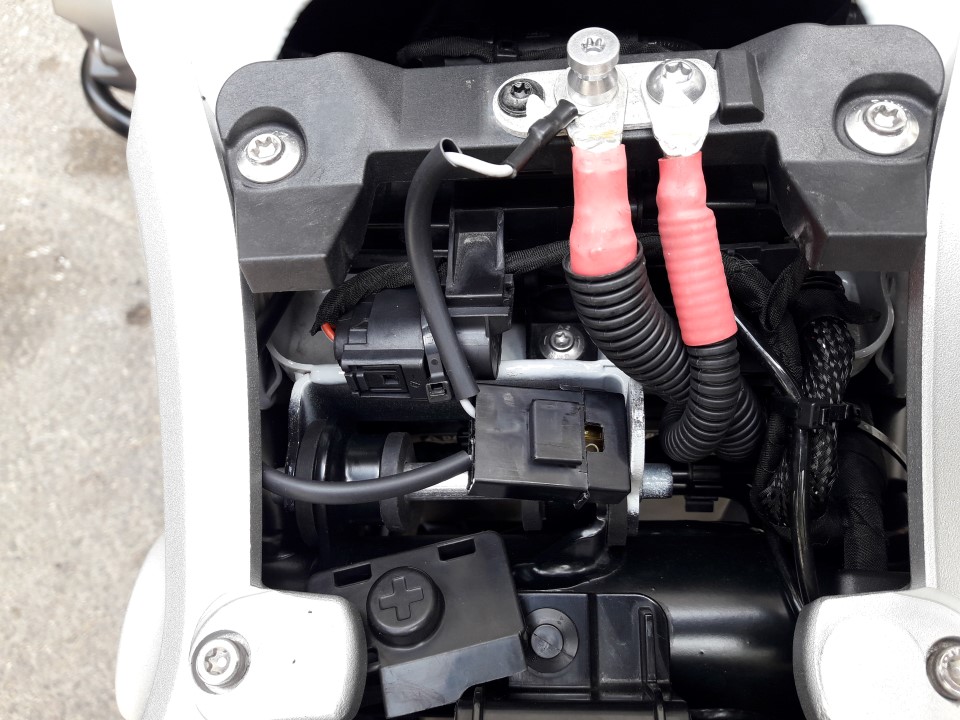

- Connecter le fil avec fusible sur la borne (+) de la batterie:

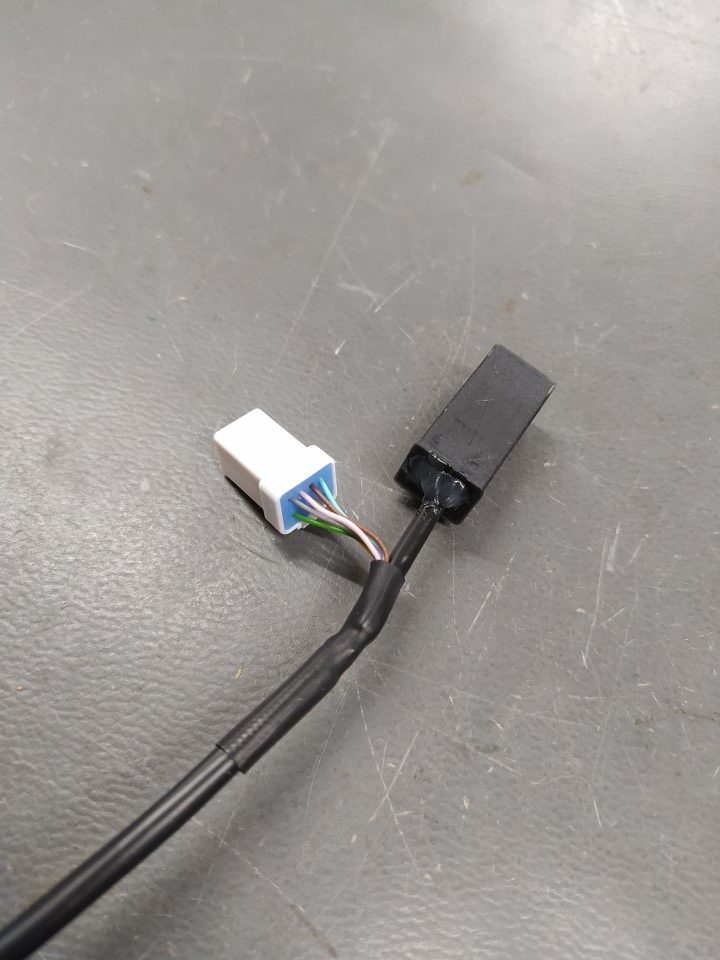

- Si vous avez pris l’option de branchement des boutons poussoirs, connecter le connecteur gris des commandes au guidon côté droit et connecter le connecteur blanc contenant les fils des boutons poussoirs:
La correspondance des couleurs est:
JAUNE = PHARES
VIOLET = KLAXON
VERT = CLIGNOTANT GAUCHE
MARRON = START/STOP
ROSE = MENU
GRIS = CLIGNOTANT DROIT
2 BLEUS = MASSES pour les boutons
Notes:
- La température de l’air et la température moteur reste à 0 degrés.
- Le Motoscope PRO reste allumé 30 secondes après la coupure contact.
Video
Vidéo du Motoscope PRO Nine T + module CALIN et solution Keyless GO de DEVmoto:
Forums et sites internet où l’on trouve ce montage
A venir…
Autres modules
Commande
CALIN – Module d’interface Motoscope PRO pour BMW Nine T 2017 2020
198,00€ – 781,00€ TTC
Description
CALIN – Module interface Motoscope PRO pour BMW Nine T 2017 2020
Permet de brancher directement un Motoscope PRO Nine T sur les modèle 2017 2018.
Se branche directement sur les connecteurs d’origine, entre le faisceau et le Motoscope PRO.
Commandes possibles:
- CALIN seul: Fourni avec un contre connecteur à sertir sur le MotoscopePRO selon les instructions
- CALIN seul + connecteur boutons: Fourni avec un contre connecteur à sertir sur le MotoscopePRO selon les instructions + un connecteur avec 50cm de fils de couleurs pour câbler des boutons poussoirs au guidon
- CALIN + MotoscopePRO: Le MotoscopePRO sera fourni d’un connecteur plug and play pour le module CALIN
- CALIN + MotoscopePRO + support: Idem que ci-dessus avec en plus un support de compteur en aluminium anodisé noir pour fixer le MotoscopePRO sur les vis d’origine

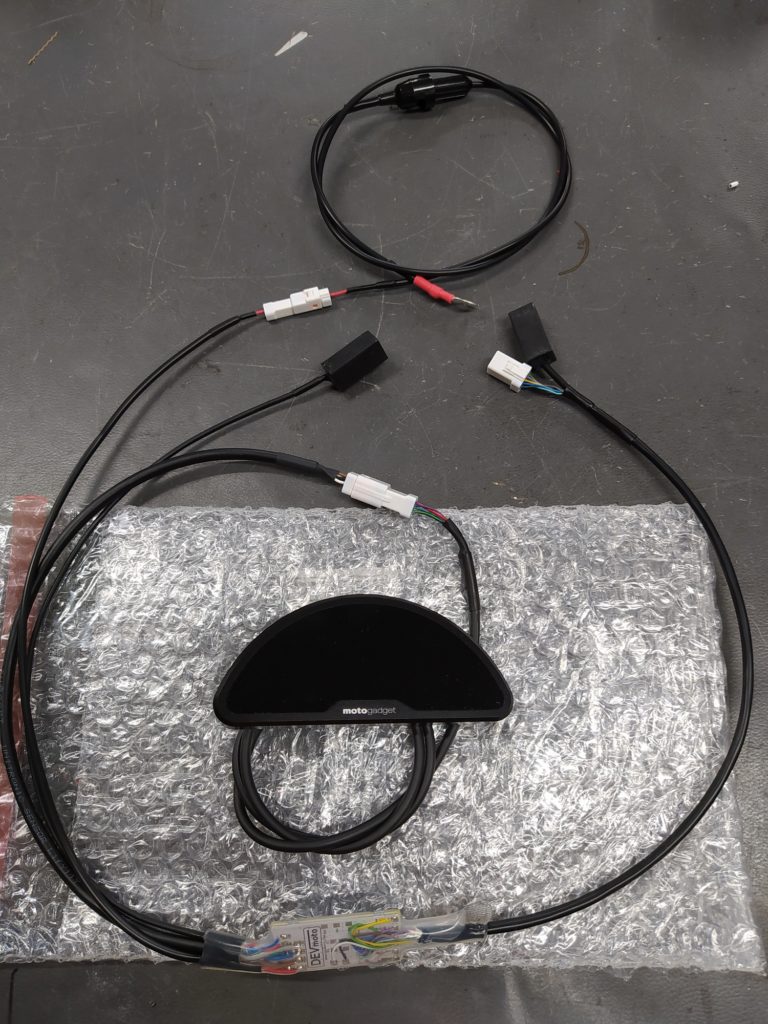

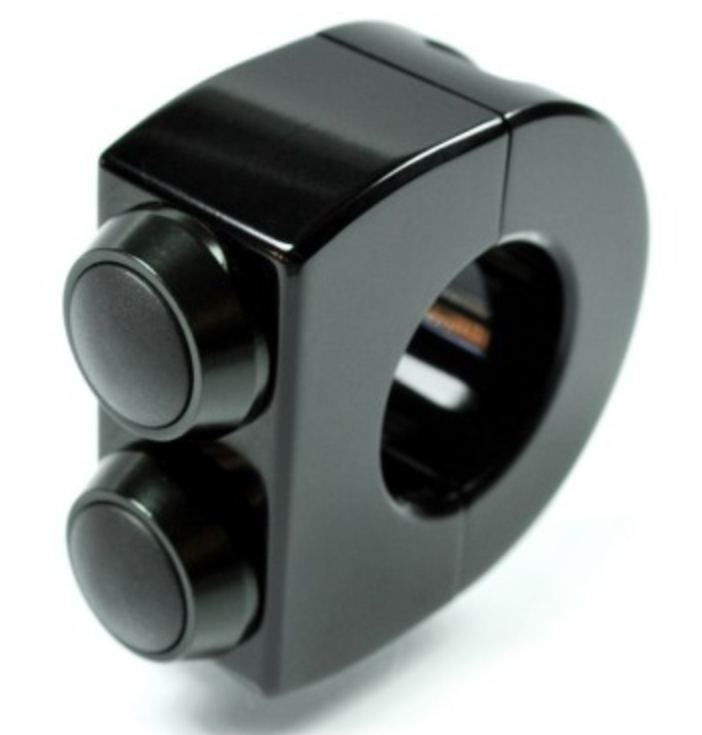

- CALIN v2 + MotoscopePRO + 2x mo.switch 3 buttons: Pour remplacer les commandes au guidon d’origine. Fourni avec un contre connecteur serti avec 1m de fils de couleurs pour les boutons poussoirs
- CALIN v2 + MotoscopePRO + 2x mo.switch 3 buttons + support: Idem que ci-dessus avec en plus un support de compteur en aluminium anodisé noir pour fixer le MotoscopePRO sur les vis d’origine
Informations complémentaires
Poids | ND |
---|---|
Pack | CALIN seul, CALIN seul+connecteur boutons, CALIN+MotoscopePRO, CALIN+MotoscopePRO+support, CALIN+MotoscopePRO+2xM-SWITCHES, CALIN+MotoscopePRO+2xM-SWITCHES+support |
