Honda XRV 750 Africa Twin

Modèles compatibles

– Honda XRV 750 Africa Twin années 1990 à 1995, type RD04 ou RD07.
– Honda XRV 750 Africa Twin années 1996 à 2003, type RD07A.

Boîtiers d’origine

RD04 ou RD07 :
Le boîtier d’origine dispose de 2 connecteurs.

RD07A :
Le boîtier d’origine dispose d’un gros connecteur 16 broches.

Problèmes connus du boîtier d’origine

Le boîtier a tendance à tomber en panne : un cylindre ne fonctionne plus ou alors de manière irrégulière. Il s’agit de l’étincelle qui ne se fait plus ou par intermittence dû à la connectique qui se dessoude et mais aussi au vieillissement des composants.

Solution DEVmoto

DEVmoto vous propose un boîtier qui remplace le boîtier CDI d’origine :





















Branchement

Direct sur les connecteurs d’origine.

Programmation du boîtier

Boîtier programmé.

Options

  • Shifter
  • Shift-light
  • Double cartographie d’allumage (essence normale et Ethanol par exemple)
  • Capteurs TPS, IAP
  • Servomoteur (pour gestion d’une valve à l’échappement par exemple)

Avantages

  • Démarrages plus faciles
  • Gain de puissance à moyen régime
  • Fiabilité !

Prix

Voir le bas de la page.

Instructions de montage

1. Déposer la selle
2. Débrancher le boîtier d’origine
3. Brancher le nouveau boîtier. Pour les modèles RD04 et RD07, le connecteur contenant le fil orange se connecte sur le connecteur du faisceau contenant le fil noir avec un trait blanc
4. Fixer le nouveau boîtier : le mieux est d’utiliser du velcro autocollant
5. Refixer la selle
6. Démarrer et rouler

Forums et sites internet où l’on trouve ce montage

http://news.atoc-moto.com/
http://www.v2-honda.com/

Détails techniques

Modèles de boîtiers :

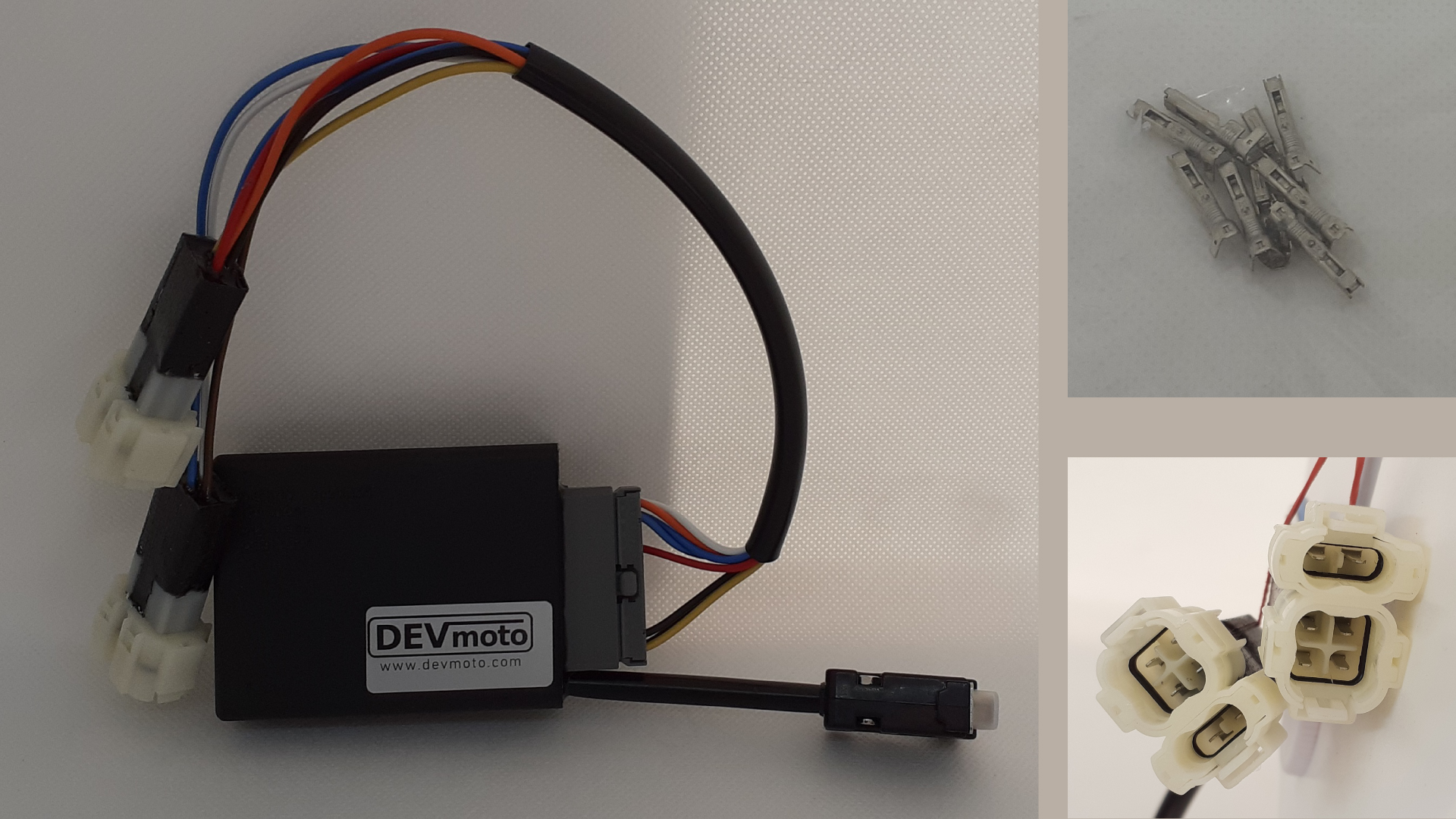

RD04 et RD07 : DC-CDI-P2 Open Loop

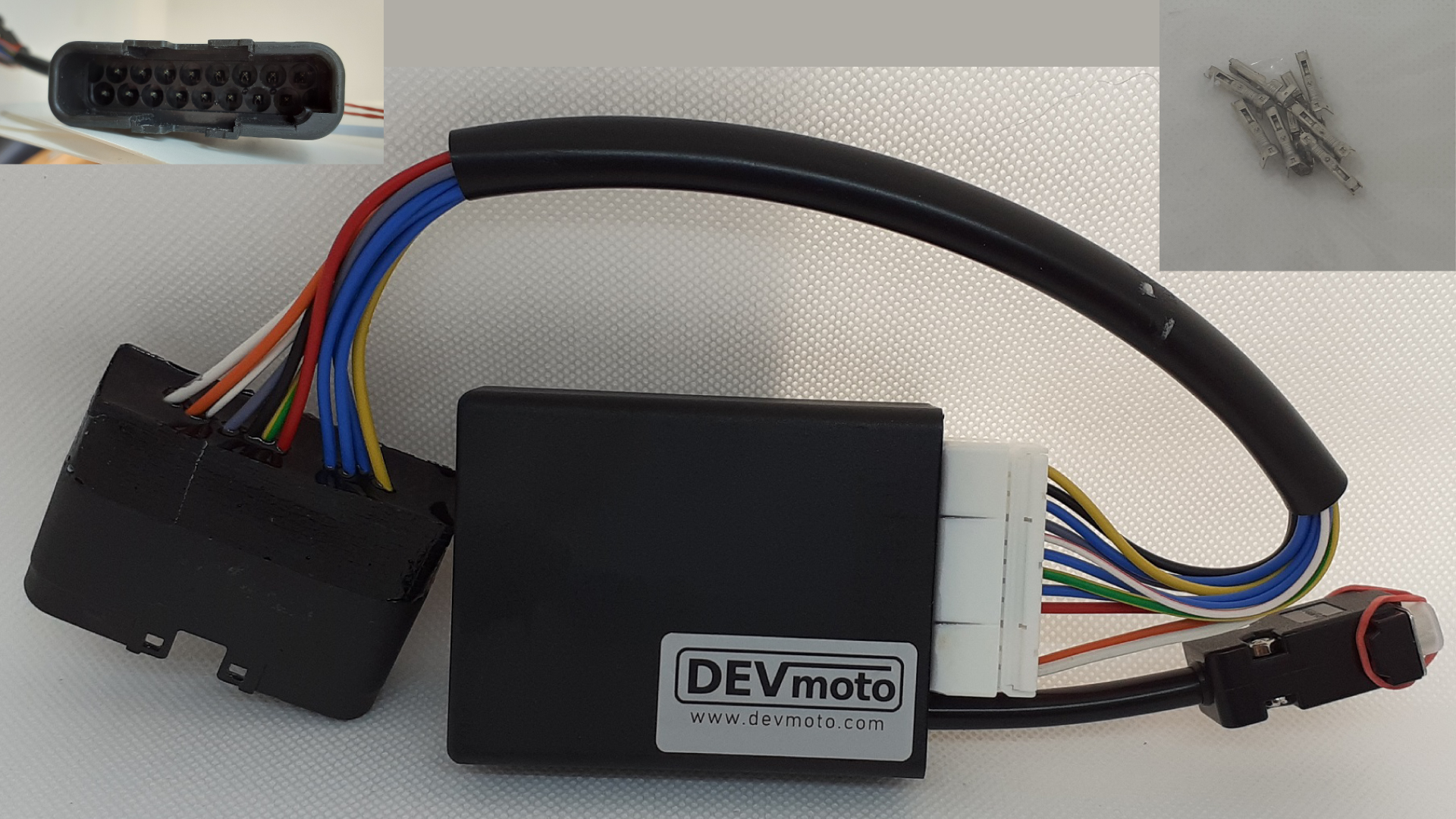

RD07A : TCI-P4

Commande

Modèle RD04 et RD07:

COMMANDER

Modèle RD07A:

COMMANDER
