Sauvegarder et transférer une programmation

Introduction

Vous avez la possibilité de sauvegarder la programmation de votre boitier sur votre ordinateur. Cela peut être utile pour plusieurs raisons:

  • Pouvoir à tout moment revenir sur la programmation d’origine si vous désirez modifier les paramètres du boitier
  • Envoyer la programmation à DEVmoto pour analyse ou modification

Pour cela il vous faut:

  • Un ordinateur PC
  • Dans certain cas, si le boitier n’est pas équipé d’un port USB, il vous faudra un câble USB/Série pour se brancher sur la prise 9 broches
  • Dans le cas d’une liaison USB, le driver à utiliser est le suivant: PL2303_Prolific_DriverInstaller_v1.12.0
  • Le logiciel de programmation du boitier à télécharger ici suivant le modèle de votre boitier: Informations sur les produits Ignitech

Pré-requis

Relier le boitier à votre ordinateur:

  • Par USB: installer le driver USB (PL2303_Prolific_DriverInstaller_v1.12.0). Vous pouvez brancher le boitier isolé de la moto directement sur un port USB de votre ordinateur.
  • Par un câble USB/Série: S’assurer que vous avez bien installé le driver du câble. Brancher le câble entre le PC et le boitier qui doit être branché sur la moto. Pour communiquer le boitier a besoin d’être alimenté et donc il faut mettre le contact et positionner le coupe-circuit sur “RUN”

Télécharger le logiciel correspondant à votre boitier (Informations sur les produits Ignitech) et le lancer. Au bout de quelques secondes le message “CONNECTED” en haut à droite doit s’afficher.

Sauvegarder une programmation

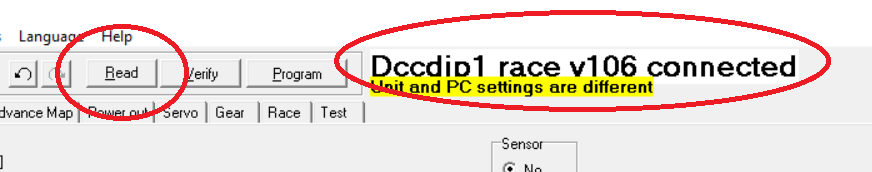

Une fois connecté cliquer sur le bouton READ:

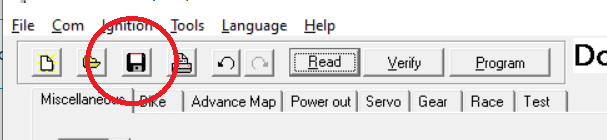

Puis cliquer sur la disquette pour enregistrer la programmation lue dans un fichier:

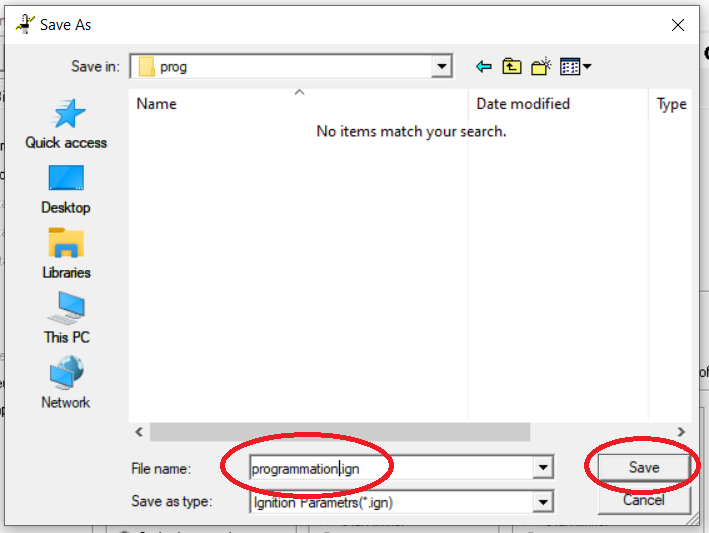

Donner un emplacement et un nom de fichier et cliquer sur “Save”:

Fermer le logiciel.

Transférer une programmation

Une fois connecté au boitier cliquer sur l’icône “dossier”:

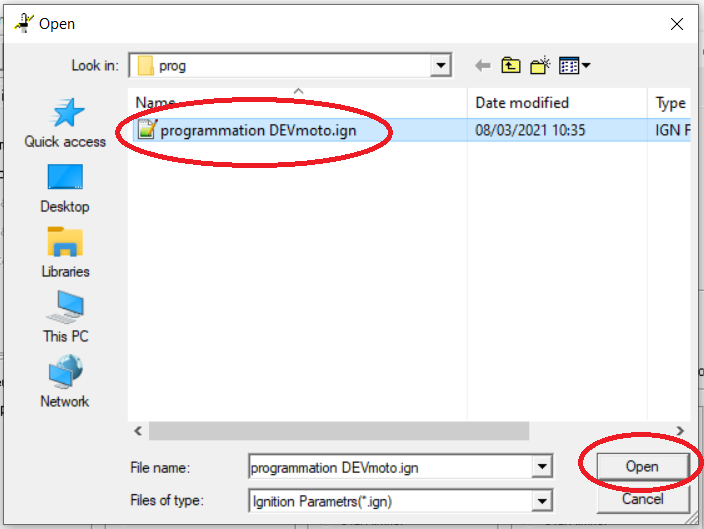

Puis aller chercher sur votre ordinateur le fichier que vous voulez transférer et cliquer sur “Open”:

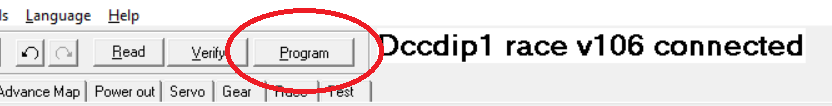

En fois fait cliquer sur le bouton “PROGRAM” et attendre que la barre de programmation défile:

Fermer le logiciel.
