CALIN-MB – Module d’ajout régime moteur et rapport engagé pour BMW Nine T

Modèle compatibles

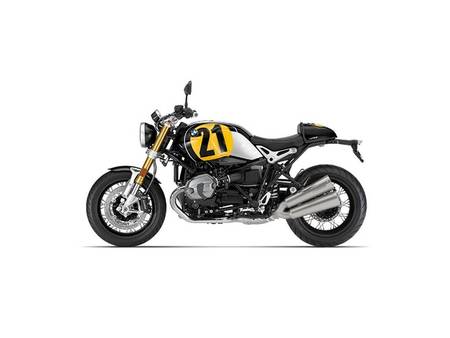

BMW Nine T 2017 2018 2019 2020 2021 2022

  • R NINET RACER
  • R NINET
  • R NINET URBAN G/S
  • R NINET SCRAMBLER
  • R NINET PURE

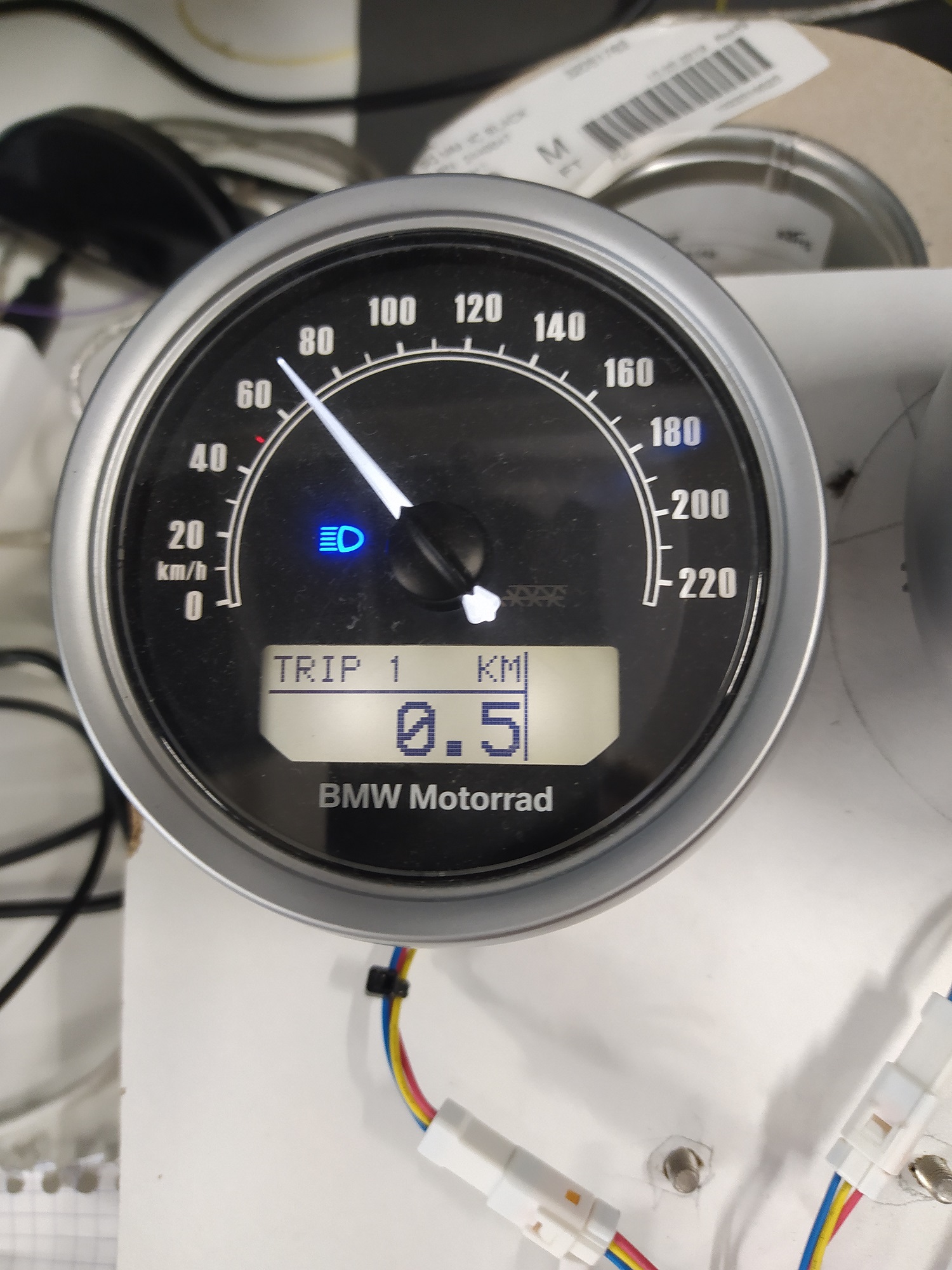

Compteur d’origine

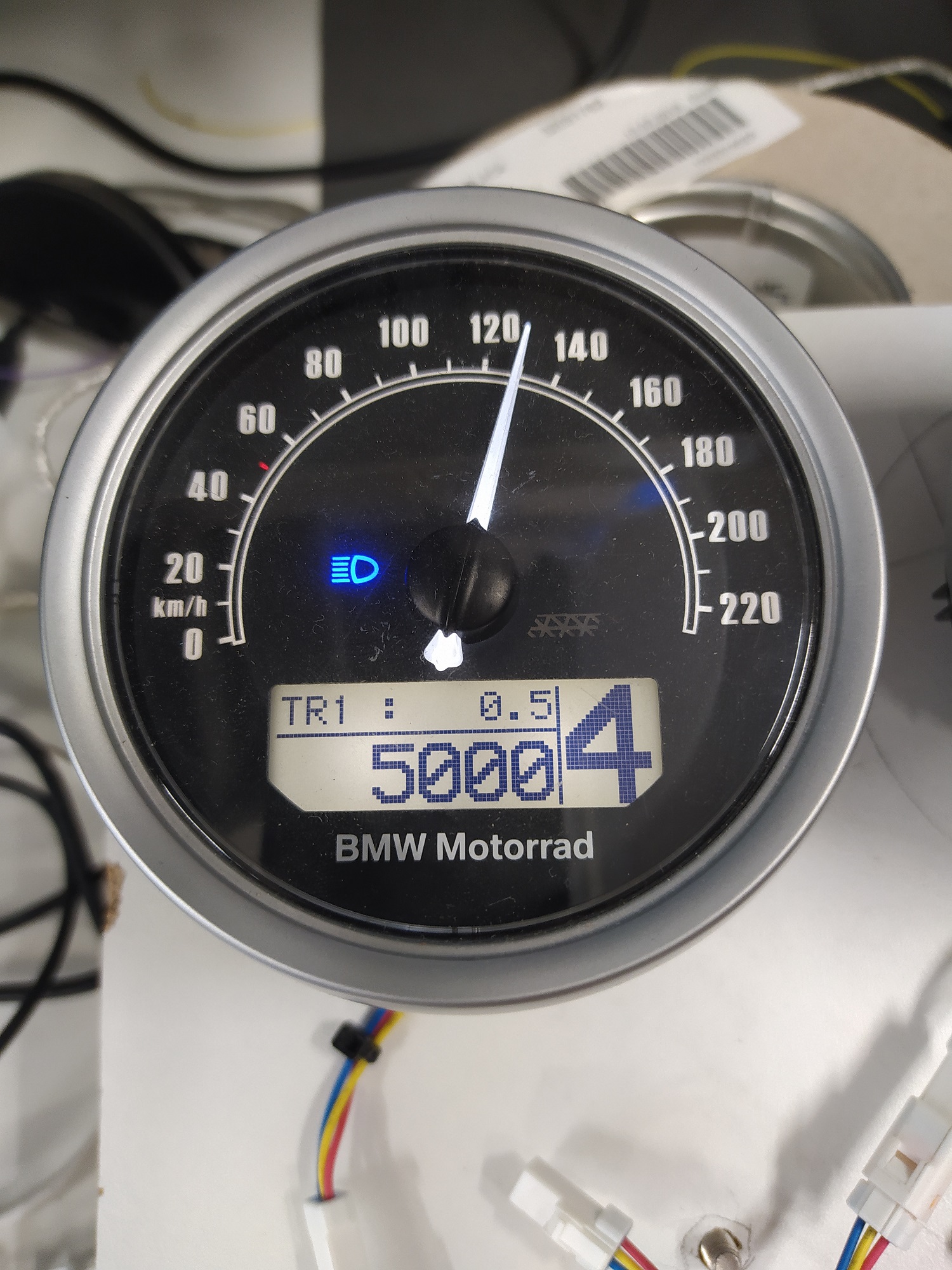

Compteur amélioré

Problèmes connus du compteur d’origine

Le compteur de vitesse d’origine n’affiche ni le rapport engagé ni le régime moteur.

Le compteur affiche en permanence l’icône “SERVICE” si vous avez dépassé la date ou le kilométrage d’entretient BMW.

Le compteur affiche un défaut d’ampoule si jamais vous remplacez l’optique AV ou AR par un modèle adaptable.

Solution DEVmoto

DEVmoto vous propose le module “CALIN-MB”, qui permet d’améliorer l’affichage du compteur d’origine afin que le régime moteur et le rapport engagé apparaissent.

Le rapport engagé est affiché en permanence dans le cadre droit du compteur sauf si un message plus important doit être indiqué (niveau d’essence bas, pression d’huile, etc…)

Le régime moteur est affiché en gros sur la page “Trip 1”. Le trip 1 est affiché en petit au dessus du régime moteur.

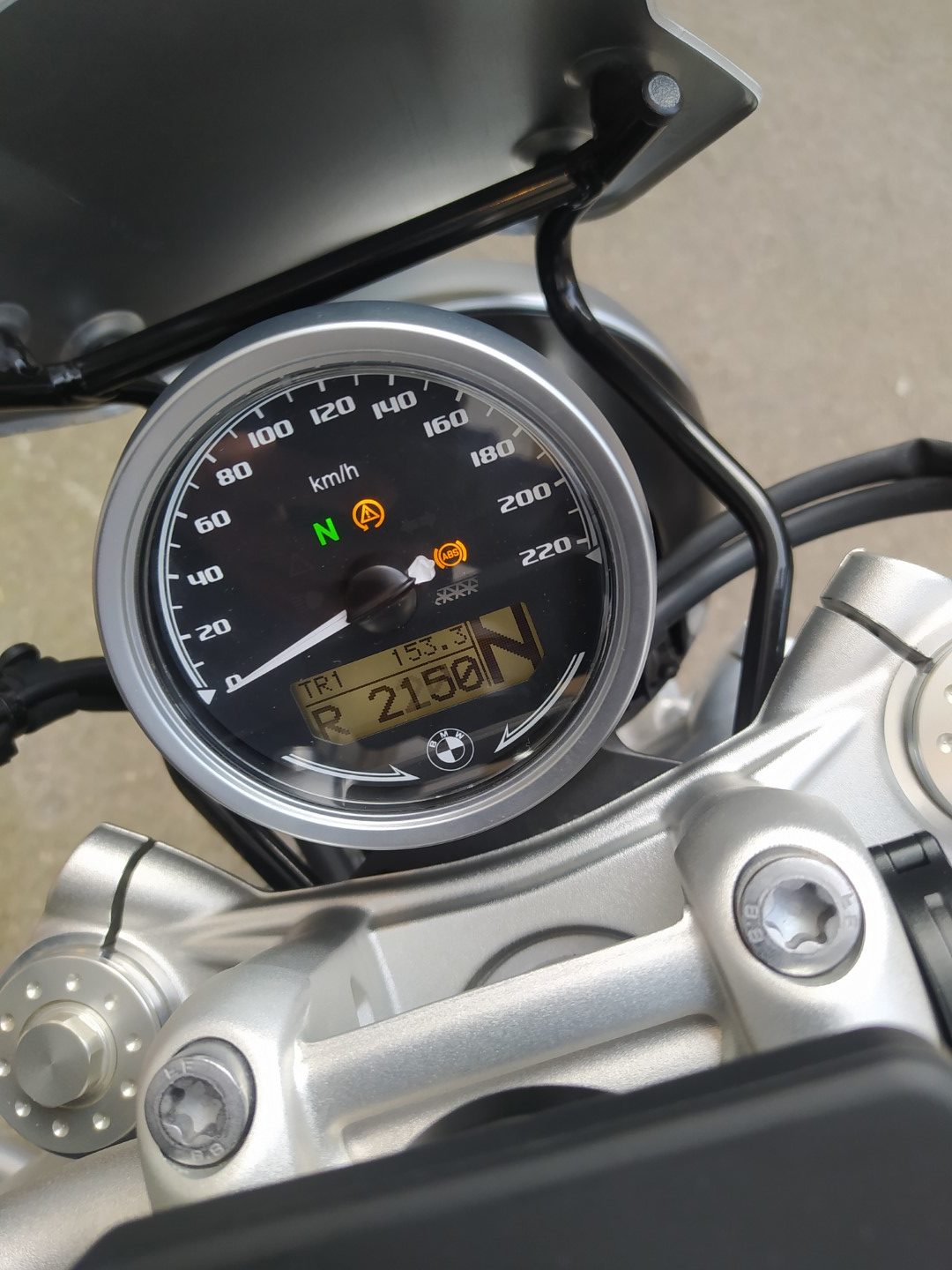

Cas de la RNineT 2021: Le mode de conduite est affiché en gros à gauche selon 3 lettres “R” pour “Road” “W” pour “Wet” (“Rain”) et “D” pour “Dyna” ou “Dirt”

L’icône “SERVICE” n’est affiché que 3 secondes à la mise du contact et disparaît au profit du rapport engagé ou d’une autre alerte.

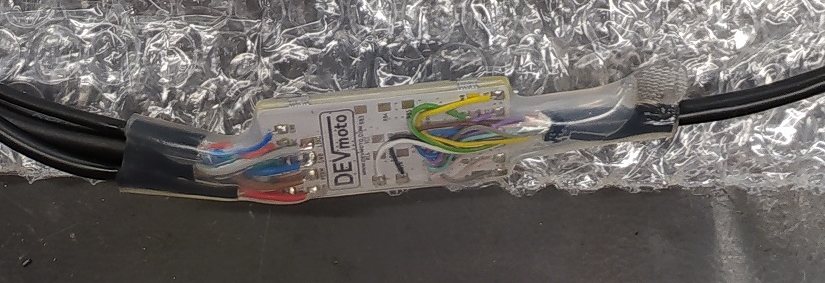

Le module est de petite taille donc facile à place (50x30x8mm)

Masquer le défaut ampoule

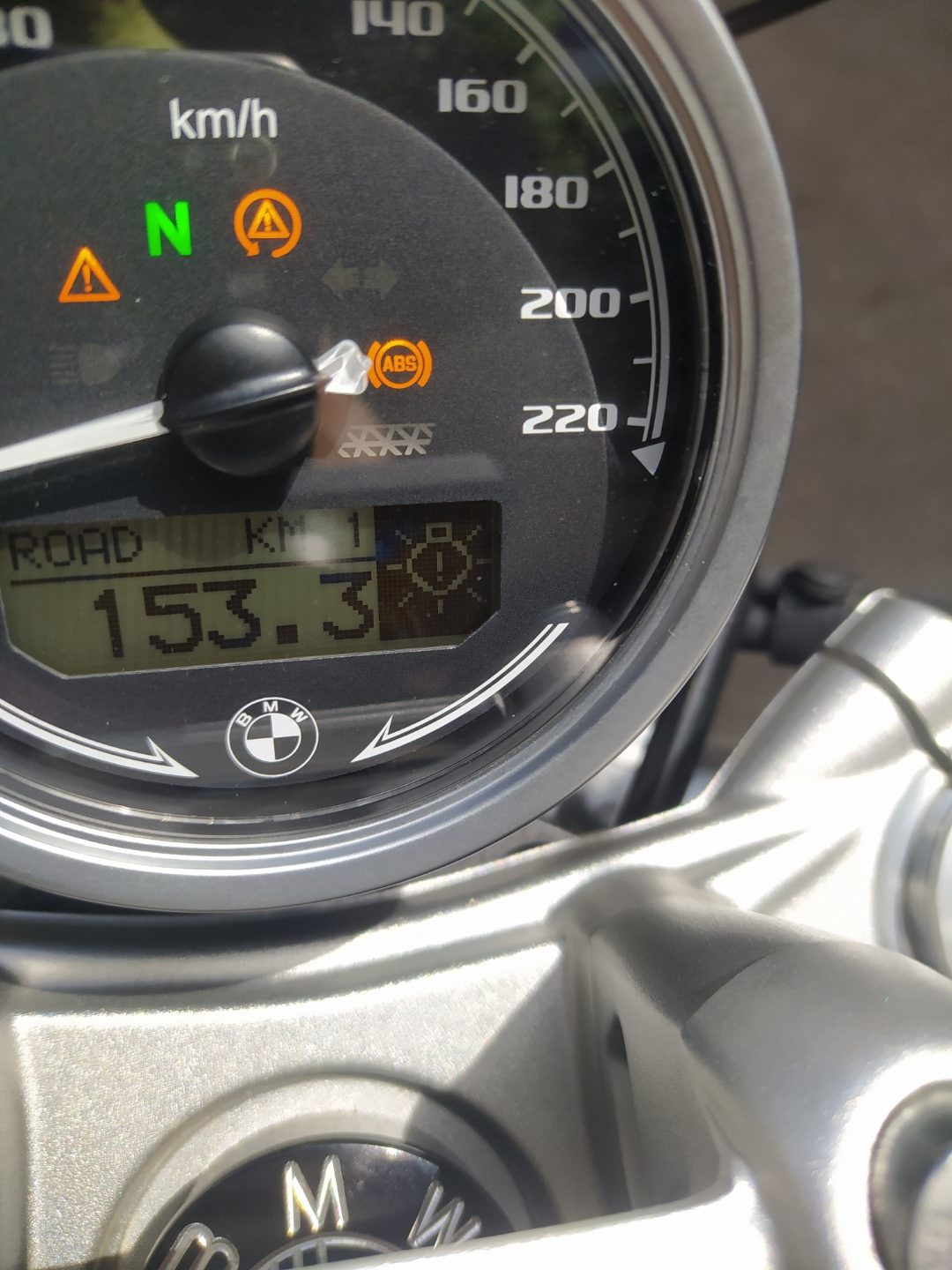

Vous souhaitez changer l’optique AV ou AR de votre NineT. Bien souvent cela engendre un défaut affiché sur le compteur sou la forme d’un voyant “WARNING” et d’un icône “AMPOULE”.

Vous avez le choix lors de la commande de sélectionner si vous souhaitez que votre module CALIN-MB masque le défaut ampoule.

ATTENTION: une fois ce défaut masqué, vous ne serez plus averti si un défaut d’ampoule survient aussi bien à l’avant qu’à l’arrière.

Avant:

Après:

Branchement

Direct sur les connecteurs d’origine, entre le compteur et le faisceau de la moto, plug and play.

Ni le compteur ni le faisceau de la moto sont modifiés.

Avantages

  • Aucune modification de faisceau
  • Montage rapide
  • Affiche des informations utiles qui n’apparaissent pas d’origine, tout en conservant le compteur d’origine

Prix

Voir le bas de la page

Instructions de montage

Couper le contact et attendre 2 minutes.

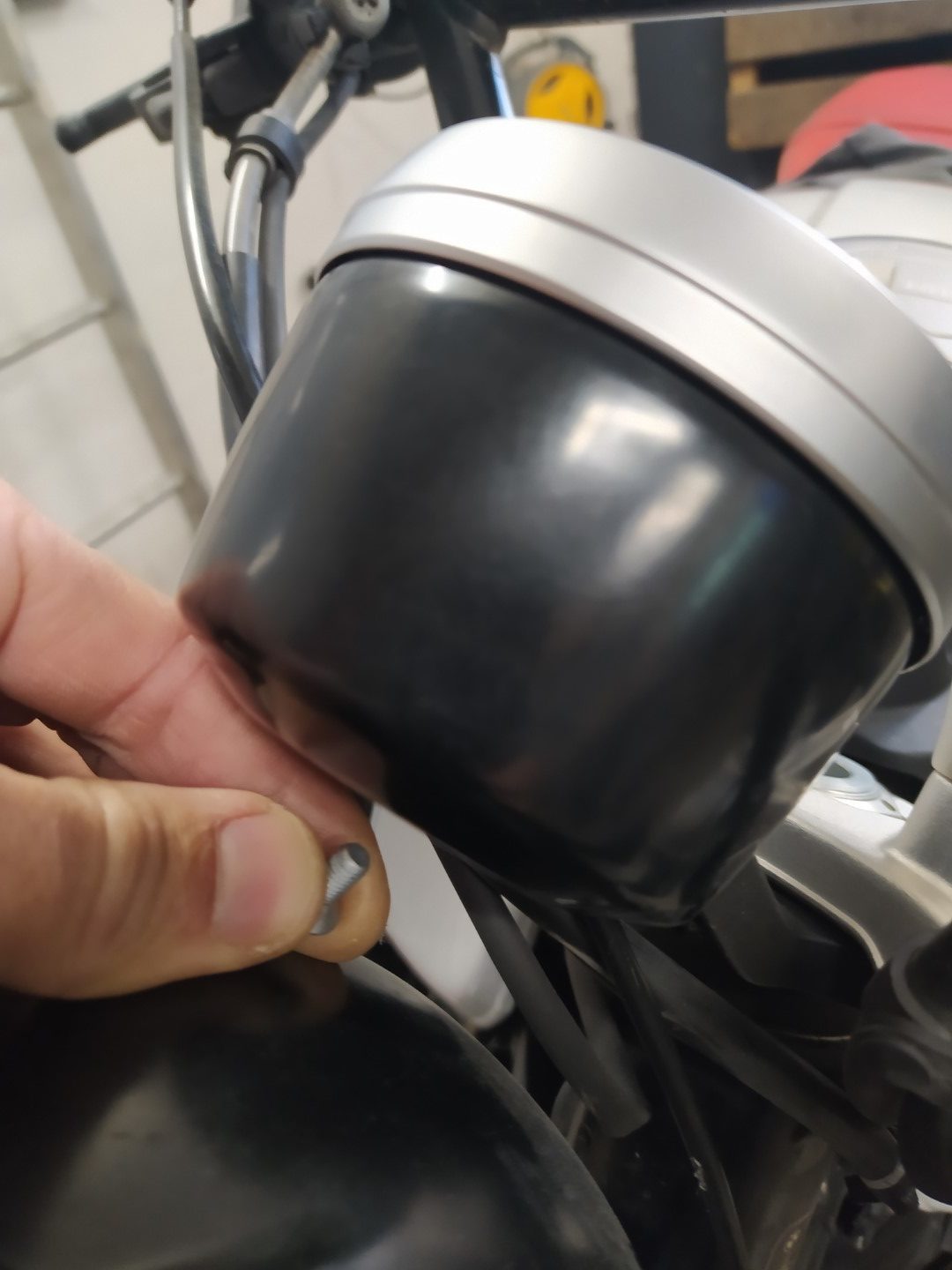

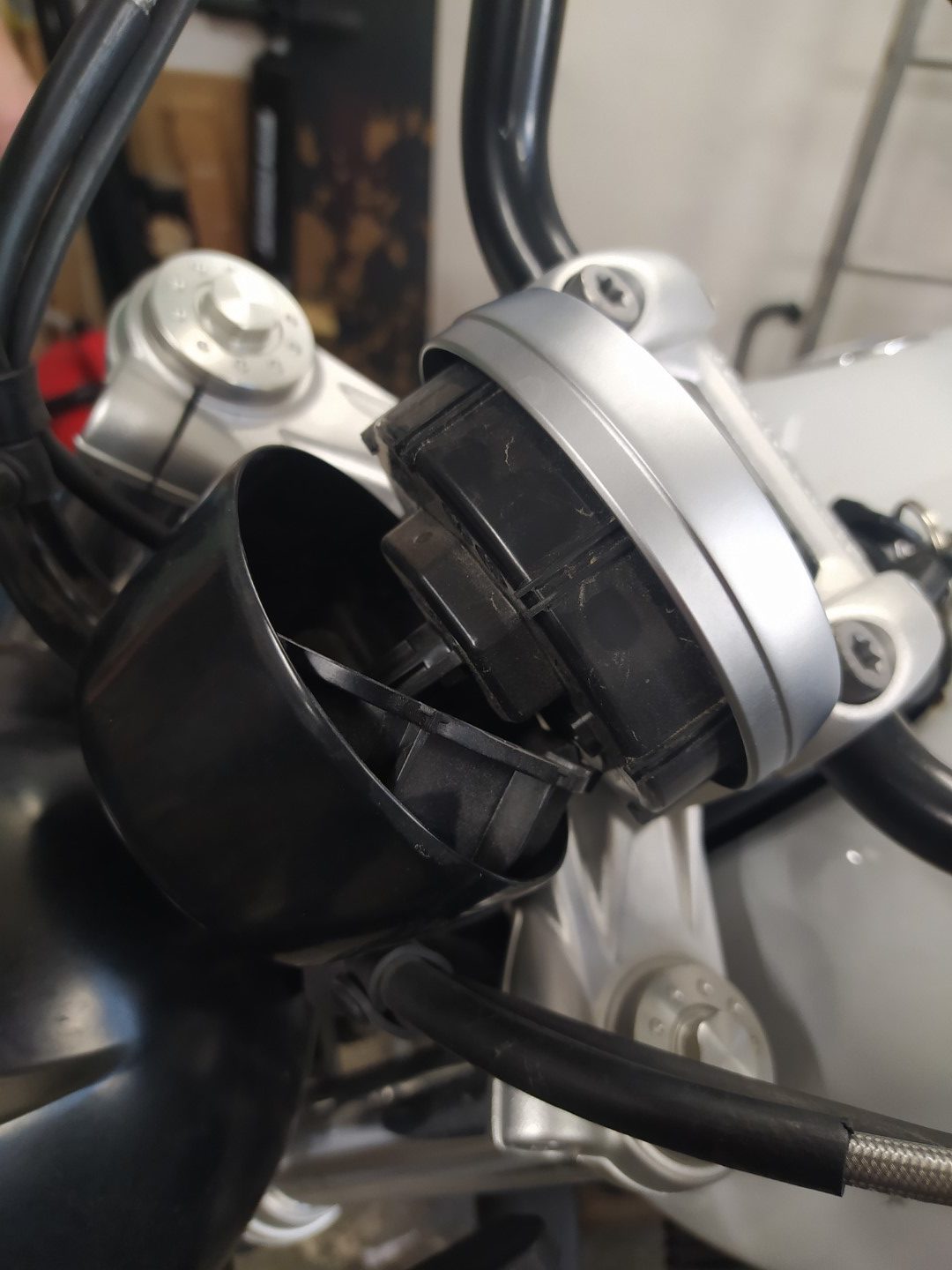

Dévisser le compteur

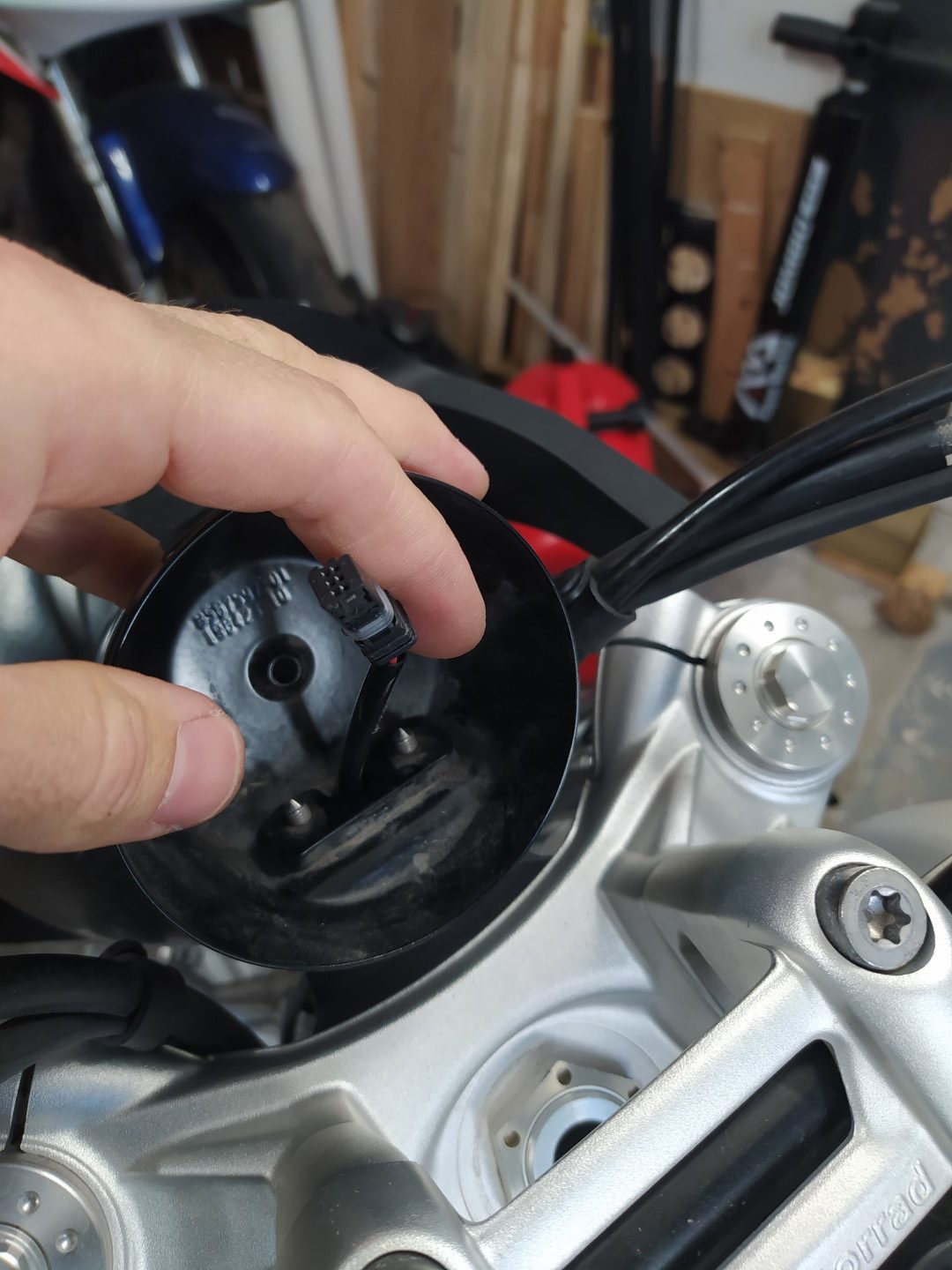

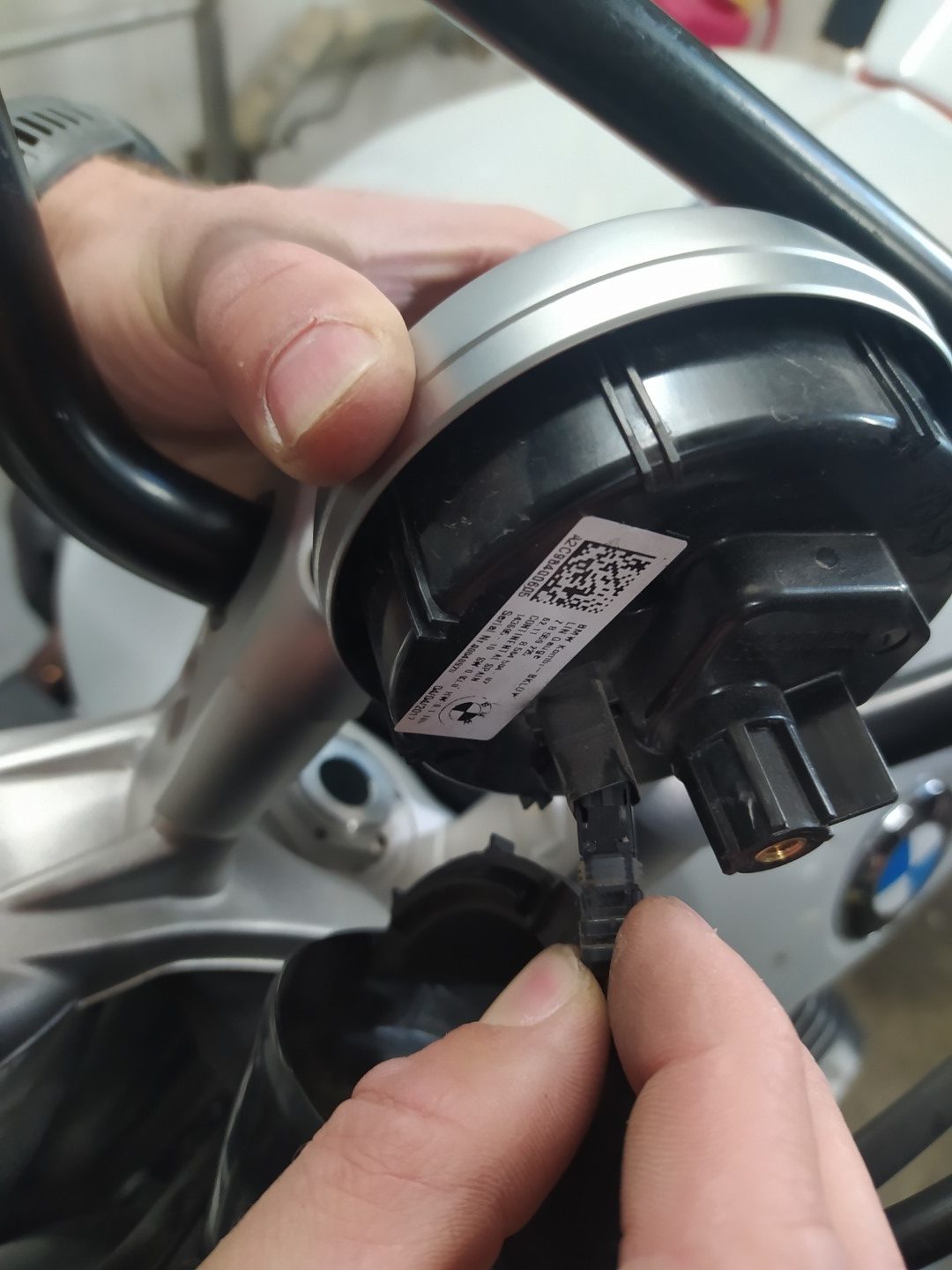

Déconnecter le connecteur

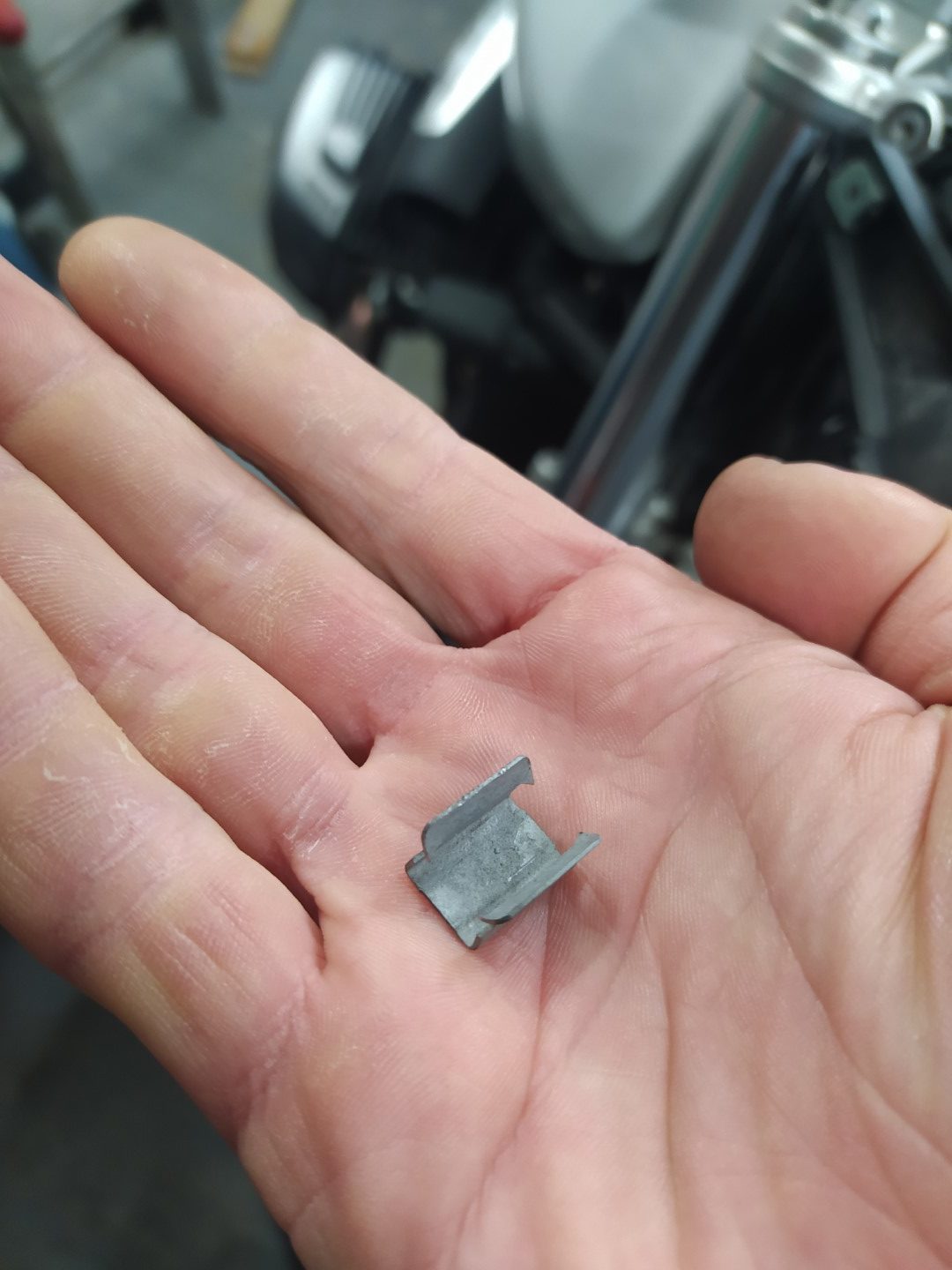

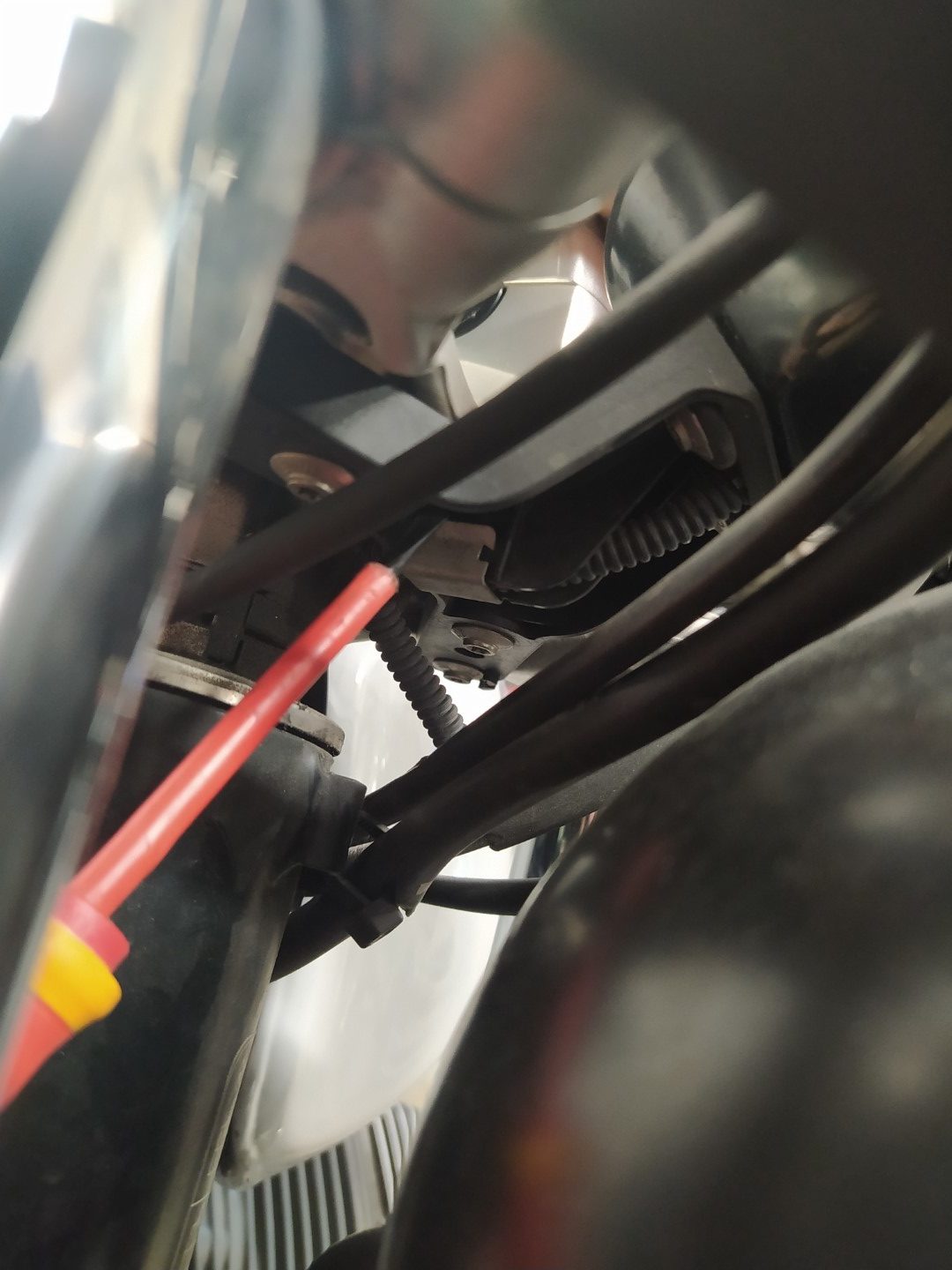

Déposer le clip métallique de maintien du câble

Attention à ne pas le perdre

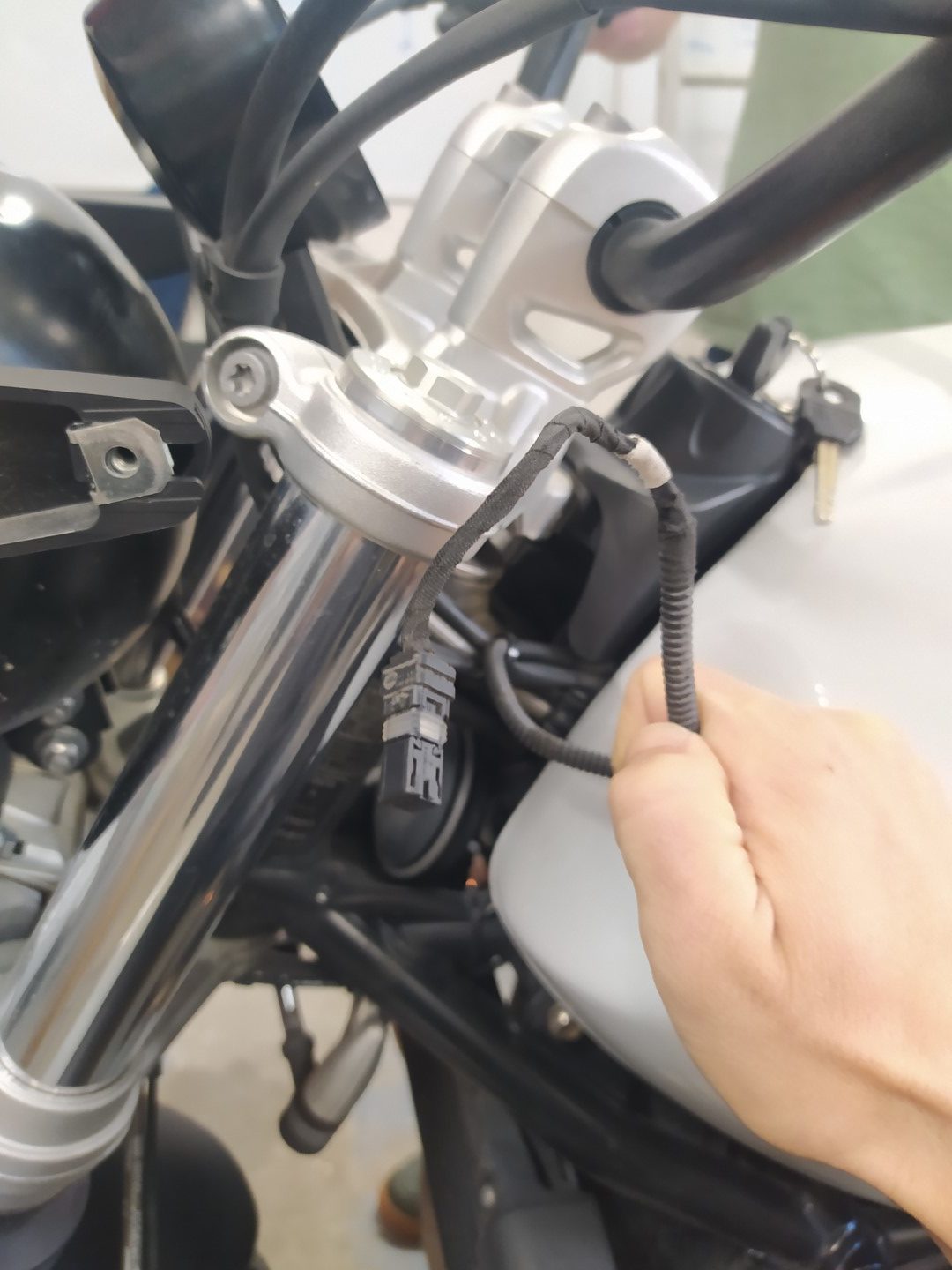

Retirer en arrière le câble

Le retirer jusque derrière la fourche

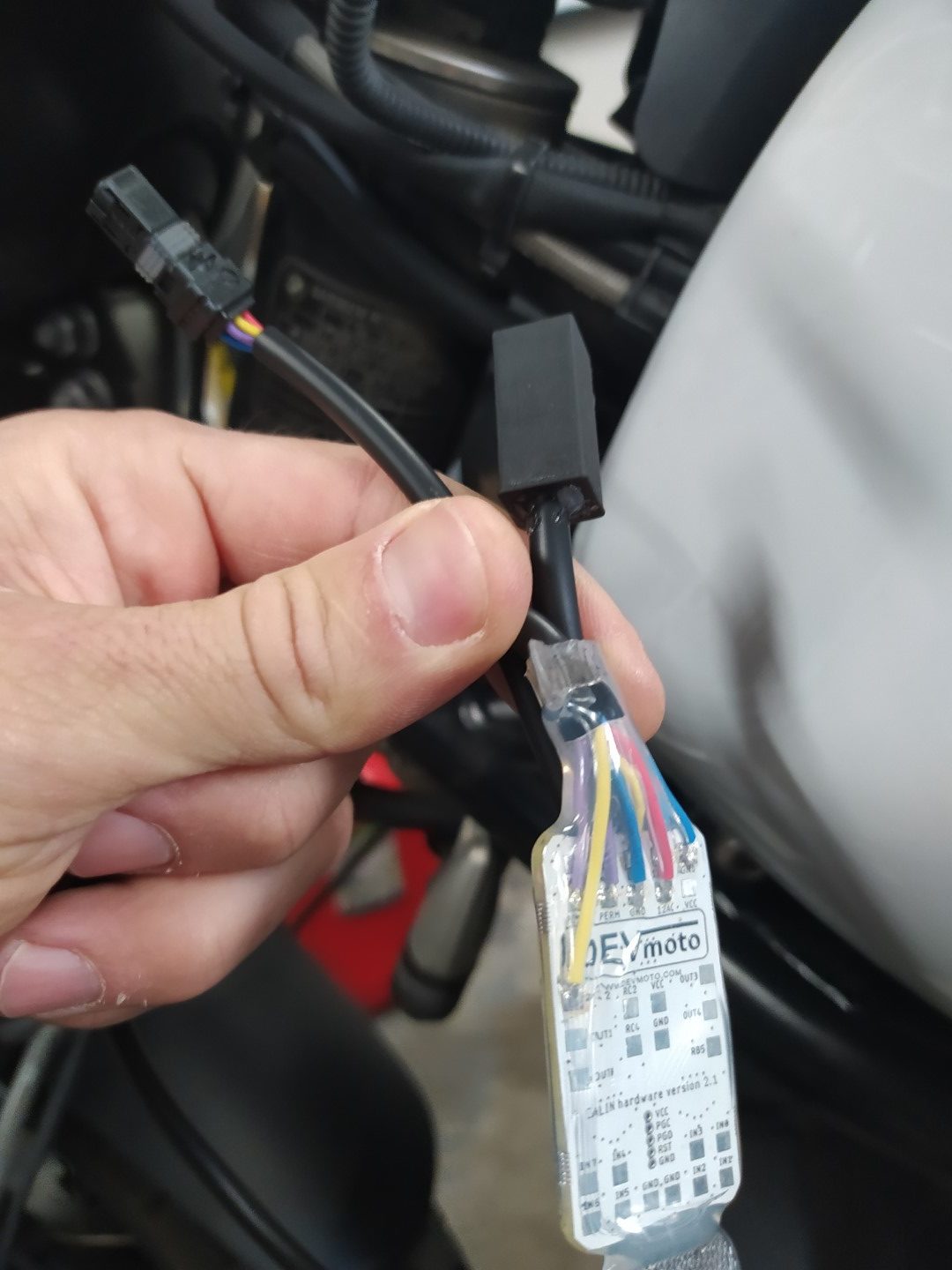

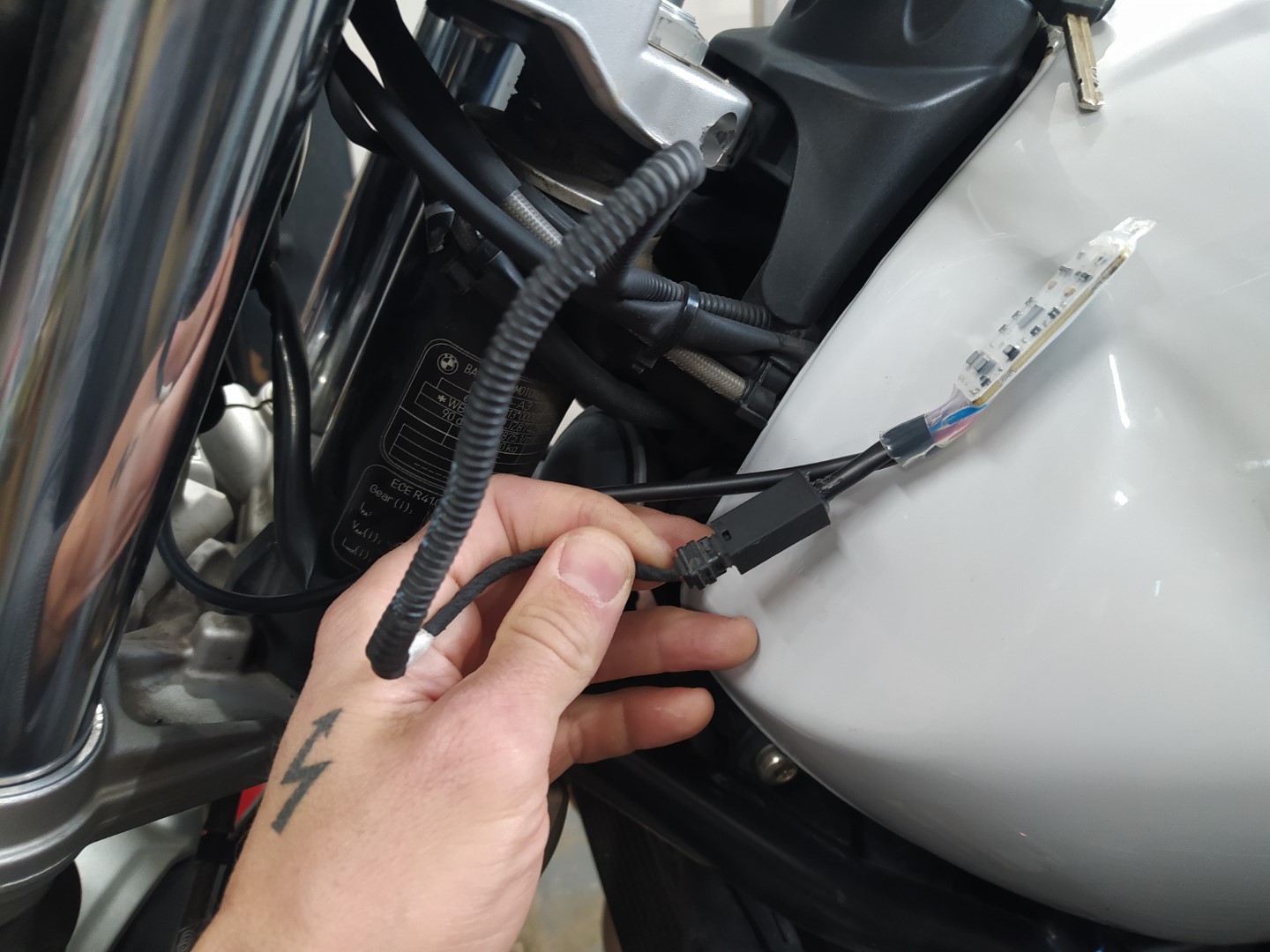

Présenter le CALIN-MB

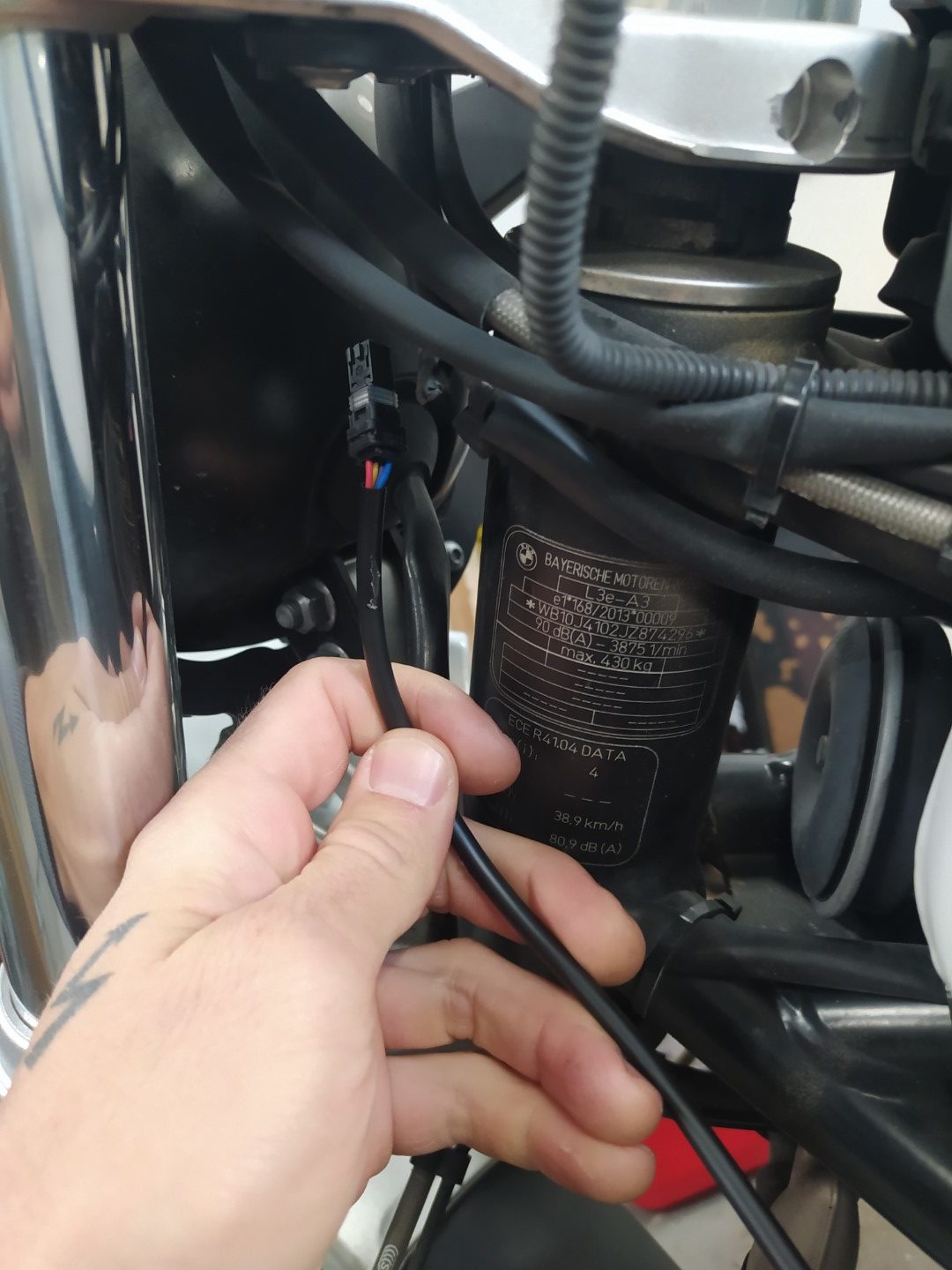

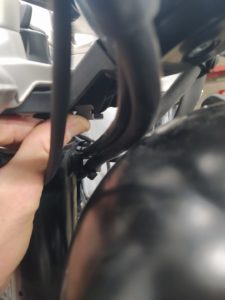

Passer le connecteur de compteur par derrière la fourche

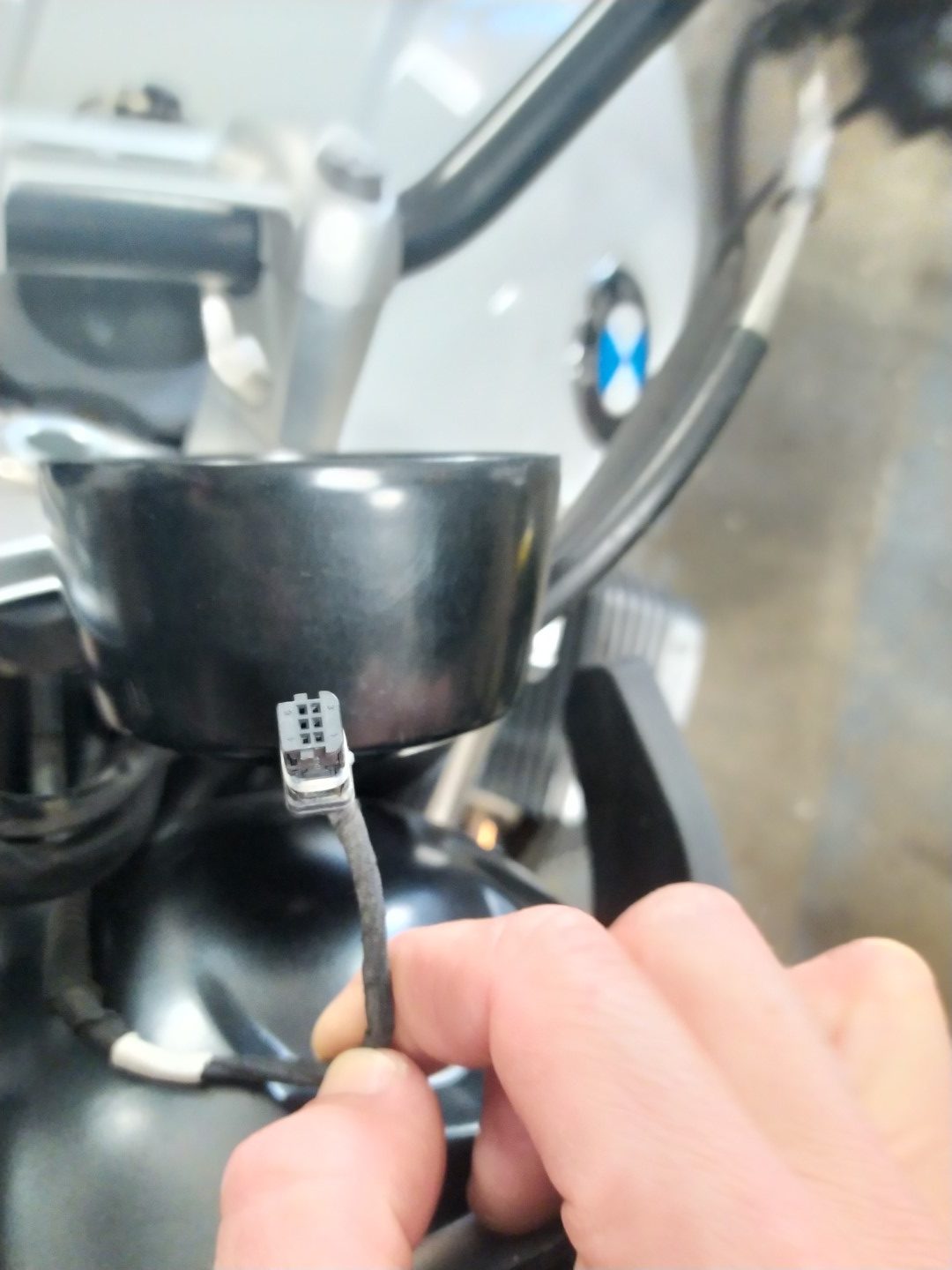

Jusqu’à le récupérer dans la coque

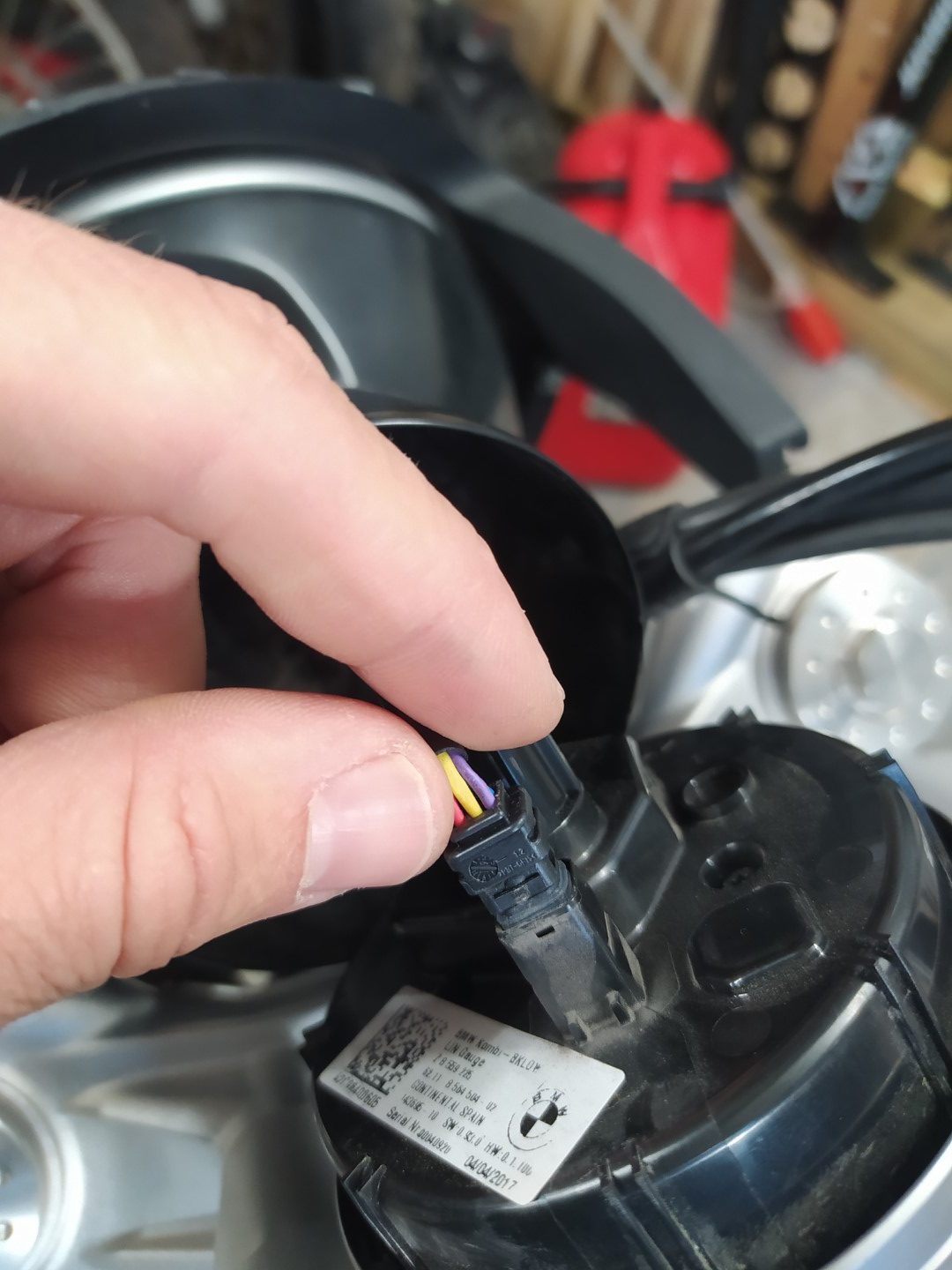

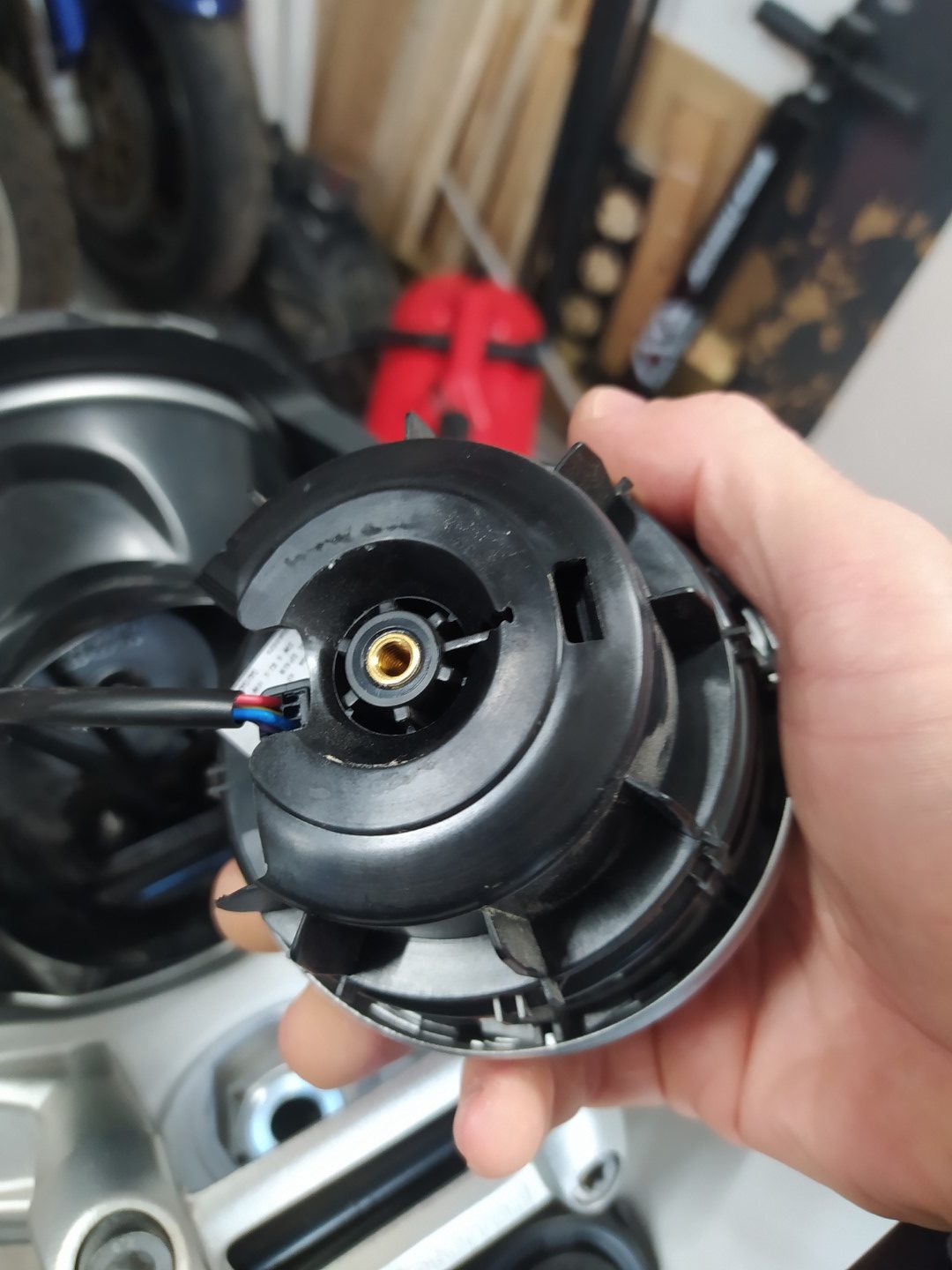

Brancher le compteur

Replacer la cale plastique

Revisser le compteur

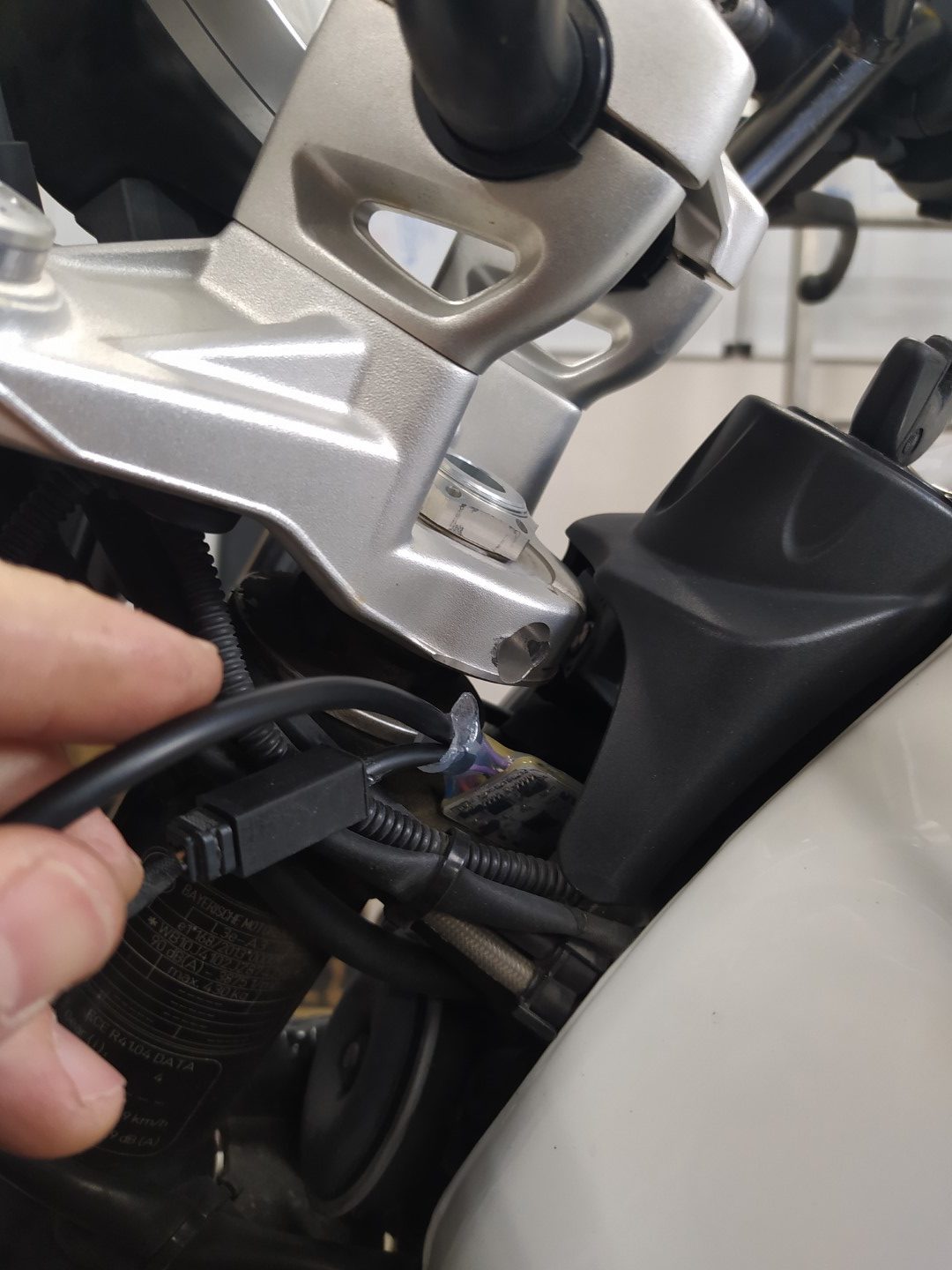

Brancher le connecteur côté faisceau

Glisser le CALIN-MB dans l’espace au dessus des câbles, sous le contacteur à clé

Remettre le clip métallique de maintien du câble

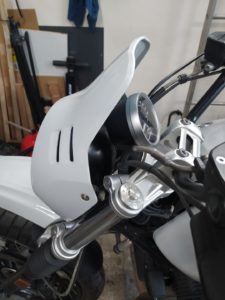

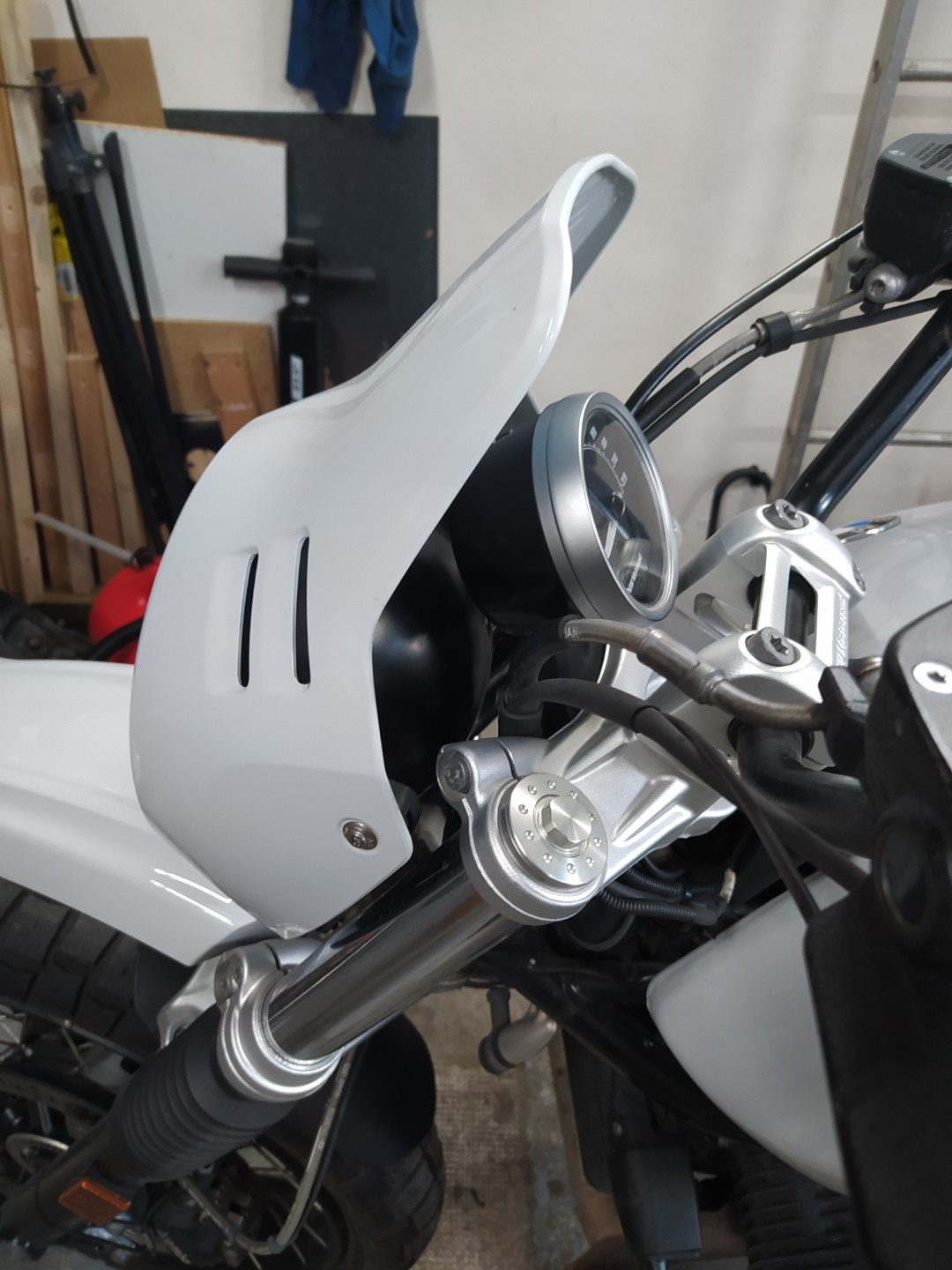

Revisser le saute vent dans le cas de l’Urban GS

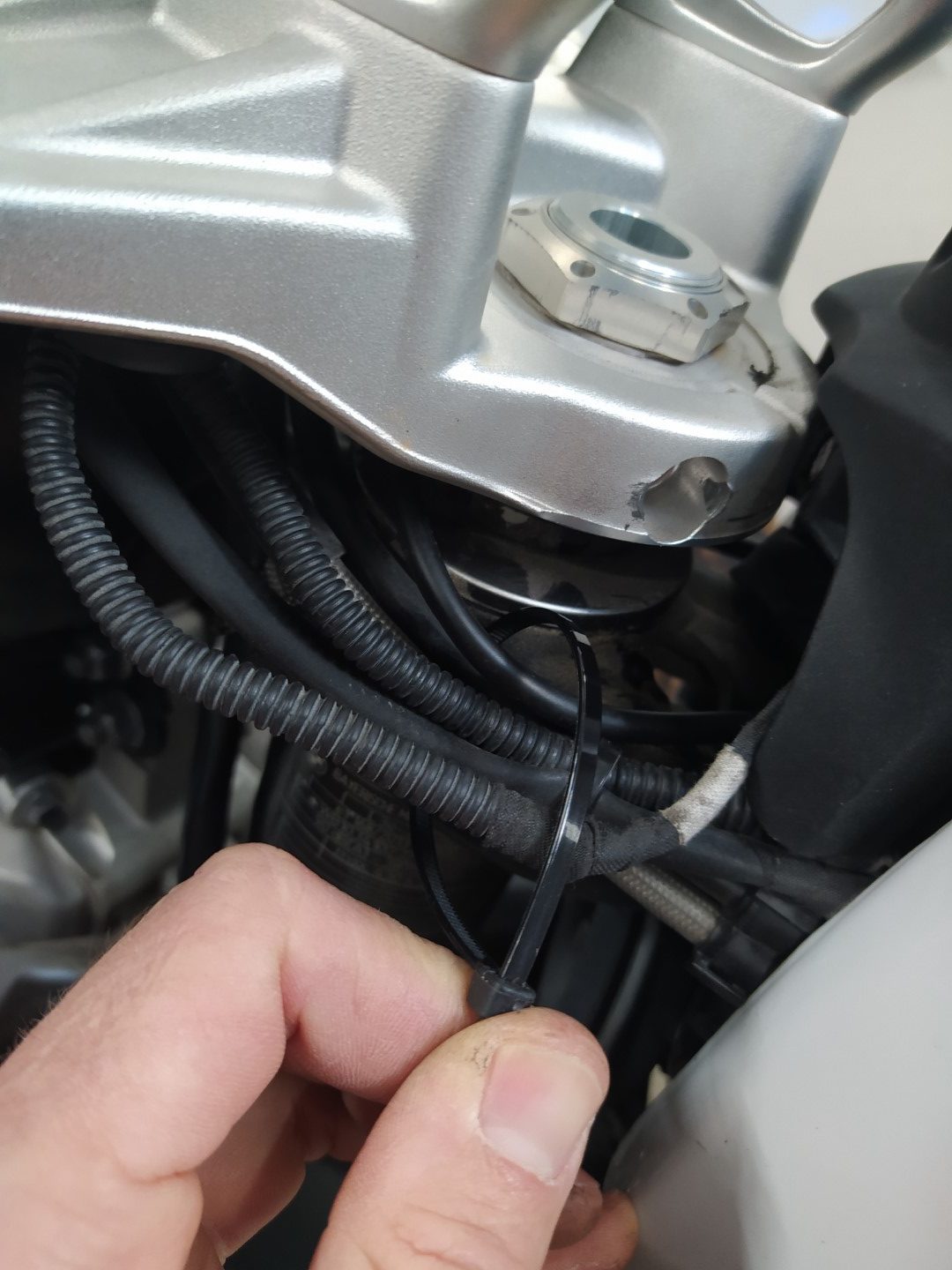

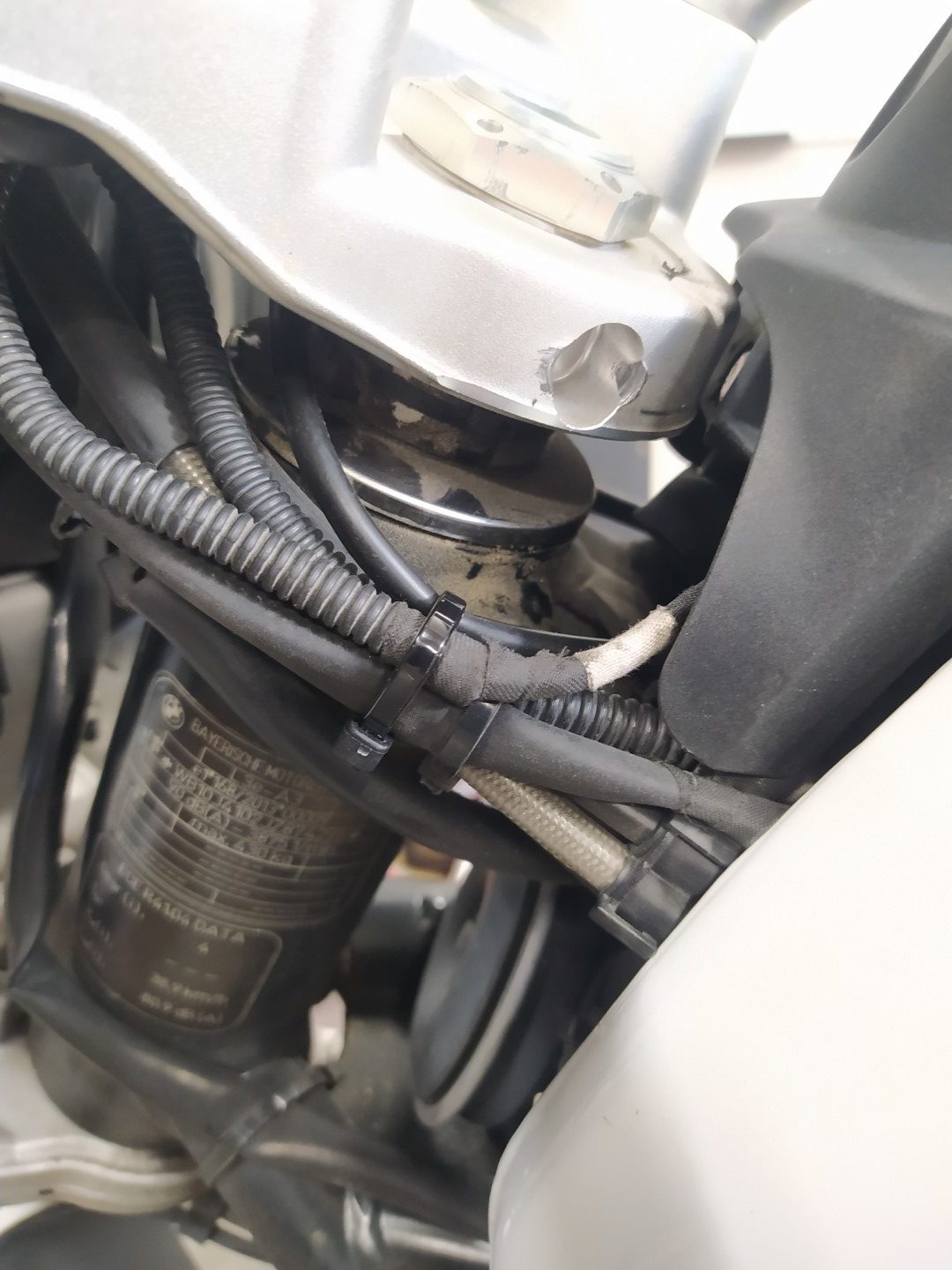

Utiliser le collier de serrage pour maintenir les câbles ensemble

Comme sur la photo. Vérifiez qu’aucun câble ne tire lorsque vous tournez le guidon à gauche et à droite.

C’est monté! Vous n’avez plus qu’à remettre le contact, démarrer et profiter de votre compteur amélioré.

Vidéo

Autres modules

Modules électroniques

En cas de problème / Troubleshooting

Si vous rencontrez un problème de fonctionnement, rendez vous sur la page : Formulaire de SAV CALIN-MB

If you expect an issue, please go to following page : CALIN-MB Troubleshooting form
